Miksi valita tarkkuusvirranjako palvelinkeskukseen?

Palvelinkeskuksessa voi olla terve UPS, hyvät teline-PDU:t eikä aktiivisia hälytyksiä – sitten havaitaan raskaasti kuormitettu haarapiiri laajennuksen aikana, katkaisijavika huoltomuutoksen jälkeen tai energiankäyttöongelma, jota kukaan ei voi määrittää kaappiin. Heikko kohta ei useinkaan ole tuotanto- tai varateho. Se on jakelukerros lähteen ja IT-telineiden välillä.

Lyhyt vastaus: valitseTarkka tehonjakokun sinun täytyy nähdä, hälyttää ja hallita virtaa kaapin ja haarapiirin tasolla sen sijaan, että käsittelet jakelua passiivisena sähköpaneelina. Tämä näkyvyys auttaa käyttäjiä löytämään kuormituksen epätasapainon aikaisemmin, suunnittelemaan käytettävissä olevan kapasiteetin paremman näytön perusteella ja eristämään viat arvaamatta, mihin alavirran piireihin se vaikuttaa.

Valitse tarkkuusjako, kun kaapin – ei vain telineen – on altistettava kuormitusriski ja energiankulutus

Perinteinen jakelukaappi toimittaa sähköä. Älykäs sähkönjakelukaappi raportoi myös, mitä sille tapahtuu. Tällä erolla on merkitystä, kun palvelinhuoneessa on tarpeeksi piirejä, kaappeja, vuokralaisia ​​tai vaihtuvia työkuormia, niin että laskentataulukko ja satunnainen mittarilukema eivät enää kerro kaikkea.

Tarkkuusjakelukaapit sijoittavat valvonnan kohtaan, jossa lähde on jaettu lähteviin piireihin. Virta, jännite, teho, energia, katkaisijan tila ja hälytysolosuhteet voidaan kerätä kaapista ja, jos se on määritetty, haarakohtaisesti. Sen sijaan, että oppisit ylikuormitetusta piiristä katkaisijan avautumisen jälkeen, tiimisi voi asettaa toimintakynnykset ja tutkia kasvavaa kuormitusta ennen kuin siitä tulee katkos.

Hyöty ei ole vain enemmän dataa. Se on käyttökelpoista vastuullisuutta. Kaappitason energianvalvonta voi auttaa erottamaan ladatun kaapin sellaisesta, joka näyttää ladatulta vain laajan huonetason lukeman vuoksi. Haaratason tiedot tekevät myös kapasiteettikeskusteluista kurinalaisempia: toiminnot voivat tarkastella piirien todellista käyttäytymistä ennen uuden telineen hyväksymistä sen sijaan, että luottaisivat nimikilven oletuksiin.

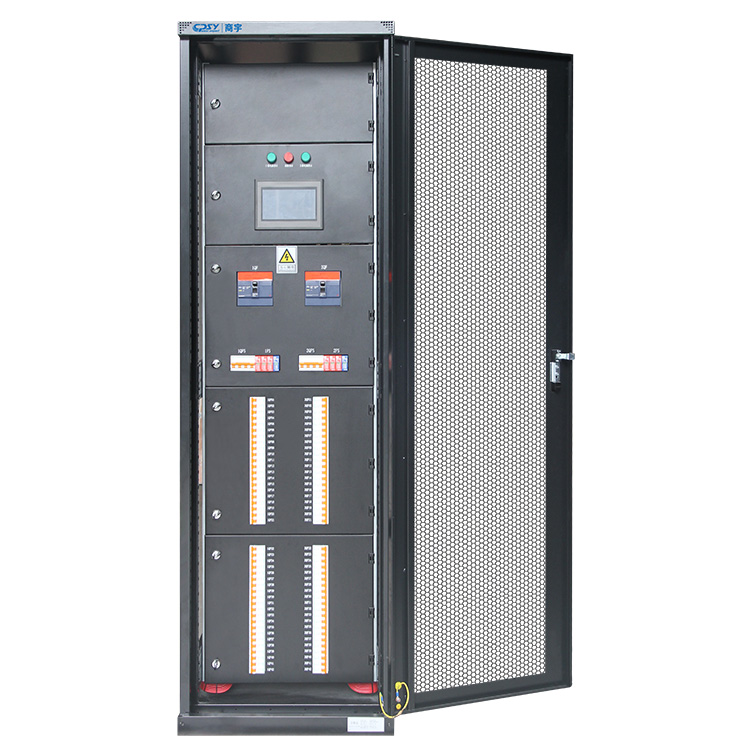

CPSY asettaa sentarkkuus sähkönjakelukaapitpäätelaitteiden jakelulaitteistona datakeskuksiin ja tietokonehuoneisiin. Sen ilmoitettuihin kokoonpanoihin kuuluvat konfiguroitavat haarapiirit, haaran valvonta, hälytykset, 7 tuuman kosketusnäytöllinen käyttöliittymä ja Modbus-tietoliikenne. Nämä toiminnot ovat hyödyllisiä vain, jos ne on otettu käyttöön oikein ja joku tarkistaa ne. Kosketusnäyttö ei korvaa hälyttimen omistajuutta, perusmittauksia tai muutoksen ohjausprosessia.

Kuinka älykäs haaran valvonta tukee nopeampia ja paremmin tietoisia tehotoimintoja

Haarojen valvonta toimii, koska se kaventaa hakualuetta. Lähdetason mittari voi vahvistaa, että UPS-ulostulo tai -kaappi kantaa odotettua enemmän kuormaa. Se ei välttämättä näytä, mikä lähtevä piiri on muuttunut, kuljettaako yksi vaihe epäsuhtaista virtaa vai lähestyykö tietty haara toimintarajaansa. Haarakohtaiset tiedot antavat käyttäjälle käytännöllisen paikan aloittaa.

Sillä on merkitystä kolmen yhteisen tapahtuman aikana. Ensinnäkin kapasiteettipyyntö: tilattiimi voi tarkistaa aiotun kaapin ja sen käytettävissä olevat piirit ennen laitteiden hyväksymistä. Toiseksi katkaisijan hälytys: henkilökunta voi tunnistaa vahingoittuneen haaran ja sille määrätyt kuormat avaamatta jännitteistä kaappia yksinkertaisesti tutkiakseen. Kolmanneksi tehokkuuskatsaus: energiatietoja voidaan verrata kaappien, vyöhykkeiden tai asiakasjaon välillä, jos mittaussuunnitelma sitä tukee.

Etäviestintä on osa käyttöarvoa. Modbus voi siirtää valitut kaappitiedot kiinteistönhallintajärjestelmään, DCIM-alustaan ​​tai työpaikan valvontajärjestelmään, mikäli integraattori kartoittaa rekisterit, nimeää pisteet johdonmukaisesti ja testaa hälytyskäyttäytymistä. Kaappi HMI on arvokas laitteissa, mutta se ei riitä valojen sammutukseen. Sitä vastoin keskitetty seuranta ei ole syy jättää pois paikallista indikaatiota; kaapin edessä työskentelevät teknikot tarvitsevat selkeän tilan huollon aikana.

On olemassa raja. Sähkövalvonta raportoi sähkötilanteet, ei palvelinsovelluksen kuntoa. Se ei myöskään voi kompensoida vääriä piirimerkintöjä, dokumentoimattomia liikkeitä tai huonosti suunniteltua alavirran topologiaa. Hyvä data muuttuu nopeasti harhaanjohtavaksi, jos suunniteltu aikataulu on väärä.

Siellä, missä tarkka tehonjako tuottaa suurimman käyttöarvon

Tuotto on vahvin, kun teho vaihtuu usein, seisokeista aiheutuu todellisia kustannuksia tai tiimin on puolustettava kapasiteettipäätöksiä useammalle kuin yhdelle sidosryhmälle. Talous-, televiestintä-, yritys- ja valtion tietokonehuoneet sopivat kaikki tähän malliin, minkä vuoksi ne ovat yleisiä sovelluksia tässä laiteluokassa.

Tekoälyn kasvu ja tiheät IT-kuormitukset tekevät toimialatason näkyvyydestä suunnitteluvaatimuksen

Tekoäly ja muut paljon laskentaa vaativat käyttöönotot voivat muuttaa huoneen kuormitusprofiilia nopeammin kuin perinteinen yritys-IT. Uusia suuritiheyksisiä telineitä saattaa saapua klustereina, ja käytännön rajoitteena on usein tietty jakelupolku, ei yleishyödyllinen palvelu. Kaappi- ja haaralukemat auttavat paljastamaan, missä teho on jo keskittynyt ja missä uudet laitteet aiheuttaisivat epätasaista taakkaa.

Tämä ei ole väite, että jokainen huone tarvitsee saman arkkitehtuurin. Jotkin tilat tarvitsevat alkuvaiheessa muutoksia, lisää kaappeja tai tarkistettuja telineasetelmia, ennen kuin lisäkuorma voidaan hyväksyä. Tarkka seuranta tekee päätöksen näkyväksi nopeammin. Se ei luo kapasiteettia, jota sähkösuunnittelu ei koskaan tarjonnut.

UPS:n tukemat palvelinhuoneet tarvitsevat selkeän, valvottavan jakelukerroksen lähteen ja telineen välillä

UPS suojaa kriittistä lähdepolkua, mutta operaattoreiden on silti ymmärrettävä, kuinka suojattu lähtö jaetaan. Valvottava kaappi UPS:n ja telinekerroksen välillä auttaa yhdistämään lähdekapasiteetin todelliseen loppukulutukseen. Kunnossapidon ohitussuunnitelman tai seisokkitarkistuksen aikana tämä suhde on paljon helpompi dokumentoida, kun piirit, kaapin kuormat ja hälytykset näkyvät yhdessä jakelukerroksessa.

CPSY listaa tarkkuusjakokaappiluokkaansa 20–300 kVA:n kapasiteettivaihtoehtoja sekä useita nimellisjännite- ja tulovirtavaihtoehtoja. Sinun tulee käsitellä näitä alueita lähtökohtana, ei valinnan pikanäppäimenä. Tarvittava ylävirran järjestelmä, käytettävissä oleva vikavirta, alavirran kuormitussuunnitelma ja paikalliset sähkövaatimukset määrittävät sopivan kokoonpanon.

Tarkka tehonjakokaappi vs. teline-PDU vs. perinteinen paneeli

Näitä tuotteita käsitellään usein korvikkeina. He eivät ole. Jokainen palvelee eri pistettä voimaketjussa, ja hyvin suunniteltu datakeskus voi käyttää kaikkia kolmea.

Mitä teline-PDU voi valvoa – ja mitä se ei voi korvata kaappitasolla

Teline-PDU sijaitsee lähellä IT-laitteita ja voi tarjota teline-, pistorasia- tai pistorasiaryhmämittauksia ja -kytkentää sen suunnittelusta riippuen. Se on arvokasta laitetason kulutuksen tunnistamisessa ja astioiden ohjauksessa. Se ei voi korvata kaappitason näkymää lähtevän syöttölaitteen ja haarapiirin olosuhteista useissa telineissä. Se ei myöskään tarjoa samaa jakelutoimintoa, katkaisijajärjestelyä tai fyysistä rajapintaa ylävirran lähteeseen.

Jos kysymys on "Mikä palvelin käyttää virtaa?" teline-PDU voi olla parempi instrumentti. Jos kysymys on "Mikä kaappihaara on lähellä rajaansa ja mikä telineryhmä on alavirtaan?" tarkkuusjakokaappi on tärkeämpi kerros.

Kun perinteinen ryhmäkeskus tarjoaa jakelun, mutta ei tarpeeksi toiminnan näkyvyyttä

Perinteinen ryhmäkeskus voi olla järkevä valinta vakaisiin, vähemmän monimutkaisiin tiloihin, joissa paikallinen sähkönjakelu on päävaatimus ja valvonta ei ole toiminnallisesti välttämätöntä. Kriittisessä huoneessa puolustaminen on vaikeampaa, kun käyttäjät tarvitsevat haarahälytyksiä, energiaraportointia, etätilaa tai ohjattua rajapintaa kapasiteetin hallintaan.

Kustannusten kompromissi on todellinen. Älykkäät kaapit lisäävät mittareita, tietoliikennelaitteistoja, konfigurointitöitä ja käyttöönottovaatimuksia. Näiden ominaisuuksien ostaminen pieneen staattiseen huoneeseen, jota ei koskaan valvota, on turhaa. Peruspaneelin ostaminen muuttuvaan kriittiseen ympäristöön voi tulla myöhemmin kalliimmaksi, varsinkin jos jälkiasennus vaatii seisokkeja tai vaihtokaapin.

Yhdistä kiskon arkkitehtuuri, lähtevät piirit, valvontaliitännät ja asennusolosuhteet projektiin

Aloita yksirivisellä kaaviolla, älä kaappiesitteellä. Vahvista lähteen järjestely, jännite, maadoitusmenetelmä, vikakäyttövaatimukset ja alavirran kuormien suunniteltu kriittisyys. Yhdysvaltalaisissa projekteissa 208 V:n jakelu on yleistä monissa IT-ympäristöissä, mutta sinun on sovitettava todellista sivuston arkkitehtuuria ja laitesyötteitä sen sijaan, että valitset markkinoiden tavan mukaan.

Väyläarkkitehtuuri muuttaa joustavuus- ja ylläpitokeskusteluja. CPSY tarjoaa yksi- tai kaksikiskovaihtoehtoja tässä tuoteryhmässä. Kaksikiskojärjestely voi tukea suunnittelua, joka vaatii erilliset syöttöreitit, mutta se ei ole automaattisesti redundantti. Todellinen redundanssi riippuu koko järjestelmästä: riippumattomista ylävirran lähteistä tarvittaessa, siirtostrategiasta, loppupään laitteista asianmukaisilla kaksoisjohtojärjestelyillä ja kurinalaisella piirin osoituksella.

Määritä lähtevät piirit teline- ja kuormasuunnitelmasta. Kysy mitä piirejä tarvitaan nyt, mitkä paikat on varattu, miten katkaisijat tunnistetaan ja mitä valvontatarkkuutta vaaditaan. Vältä täyttämästä kaikkia mahdollisia tapoja ensimmäisenä päivänä vain siksi, että kaapissa on tilaa. Fyysinen varakapasiteetti, sähkövarakapasiteetti ja valvottu varakapasiteetti eivät ole sama asia.

Integraatio ansaitsee saman huomion. Määritä, mitkä arvot on saavutettava valvontaalustalle, kuka omistaa hälytyskynnykset, mitä tapahtuu tietoliikennekatkoksen yhteydessä ja kuinka tarrat vastaavat DCIM- tai BMS-pisteiden nimiä. Tarkista kotelon mitat, kulkuvälykset, kaapelin sisäänvientisuunta, lämpöolosuhteet ja huoltoon pääsy ennen kuin kaappi saapuu paikalle. Toimiva kaappi voi silti olla huono asennus, jos seinä tai kaapelihylly peittää takapäätealueen.

Jos projektit tarvitsevat konfiguroitavan jakelun ja valvonnan, tarkista käytettävissä olevat tiedotdatakeskuksen sähkönjakelukaappivaihtoehdotsähköinsinöörin ja käyttöönottotiimin kanssa – ei vain hankintatiimin kanssa.

Palvelinkeskuksen jakelukaappien tarkistuslista: sähkö-, integrointi-, kotelointi- ja vaatimustenmukaisuuskysymykset tarkistettava

• Sähkö:Vastaako kaappi paikan jännitettä, lähdekapasiteettia, maadoitustapaa, vikatoimintavaatimusta ja suunniteltua lähtevien piirien määrää? Onko katkaisijoiden nimellisarvot ja piirien määritykset dokumentoitu?
• Arkkitehtuuri:Onko yksi- vai kaksikisko sopiva varsinaiseen yksiviivaiseen kaavioon? Jos kimmoisuutta vaaditaan, onko koko ylävirtaan telineeseen kulkeva reitti tarkistettu pelkän kaapin sijaan?
• Valvonta:Mitkä kaapin ja haaran mitat vaaditaan? Onko hälytykset, tapahtumatiedot, paikallinen käyttöliittymä ja Modbus-pisteet määritetty ennen käyttöönottoa?
• Integrointi:Saako BMS-, DCIM- tai paikannusvalvontaalusta hyödyllisiä, nimettyjä pisteitä – ei vain yleistä tietoliikenneyhteyttä? Kuka testaa tiedonsiirron katkeamishälyttimet?
• Asennus:Ovatko mitat, paino, lattiakuorma, etu- ja takapääsy, kaapelin läpivienti, ympäristöolosuhteet ja huoltovälit vahvistettu huoneen asettelua vastaan?
• Vaatimustenmukaisuus:Mitä luetteloita, sertifikaatteja ja paikallisten koodien hyväksyntöjä toimivaltainen viranomainen ja projektin eritelmät edellyttävät? Älä oleta, että valmistajan koko valikoimassa ilmoitettu sertifikaatti koskee jokaista konfiguroitua kaappia. Tarkista tarkan yksikön asiakirjat.
• Tuki ja tallenteet:Saatko yksirivisen kaavion, piiriaikataulun, asetustietueen, tietoliikennekartan ja valmiit tarrat? Nämä asiakirjat määrittävät, onko tarkkuussähkönjako hyödyllinen sen jälkeen, kun käyttöönottoryhmä lähtee.

A haaravalvottu sähkönjakelukaappiansaitsee paikkansa, kun tiimi käyttää näitä vastauksia laitoksen suorittamiseen vähemmillä oletuksilla.
