220 V: n jännitteen stabilointiaine

Käyttöalue: Soveltuu tietokoneverkkotekniikan laitteisiin, kodinkoneisiin, lääketieteellisiin laitteisiin, tieteellisiin tutkimusyksiköihin, mittauslaitteisiin, tehtaan kalibrointipenkeihin ja muihin laitteisiin, jotka tukevat käyttöä.

220 V: n jännitteen vakauttajan työperiaate:

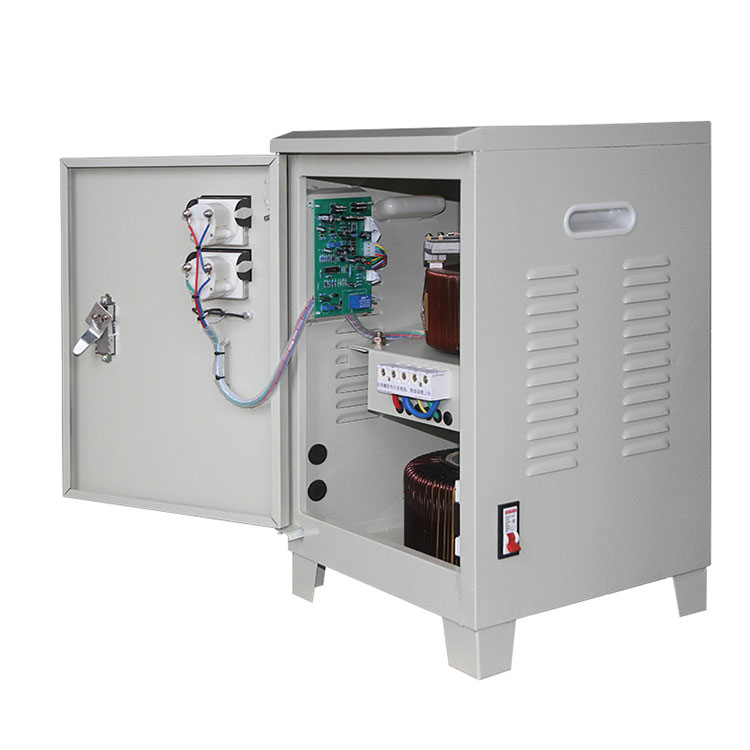

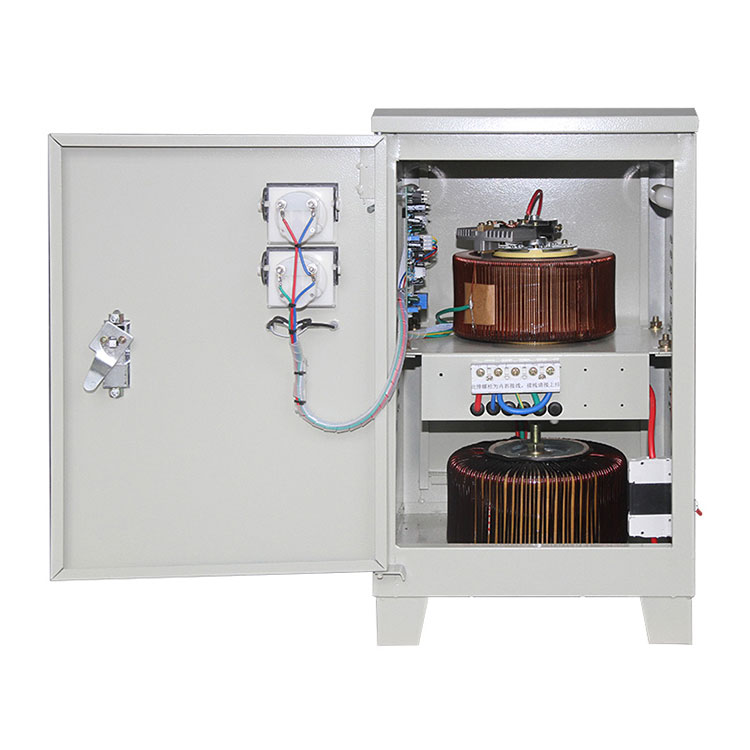

1. Rakenne: Tämä tuote koostuu pääasiassa kosketusten automaattisen kytkentäjännitesäätimestä, näytteenottovertailun vahvistusohjauspiiristä, lähtöjännitesuojapiiristä, servomoottorista ja pyörivästä varresta.

2. TYÖ: Kun tulojännite on epävakaa tai kuormitus muuttuu, jokainen vaiheen näytteenottopiirinäytteet erikseen, vertaa sitä asetetun vertailukohtaan, vahvistaa sitä ja suorittaa moottorin vaaditun suunnan pyörimisen vertailutuloksen mukaan, mikä johtaa jännitesäätimen kiertoon. ARM säätää jännitteen siten, että kunkin vaiheen lähtö pysyy muuttumattomana ja saavuttaa siten jännitteen stabiloinnin. Pääpiirin kaavio on esitetty alla:

CPSY® 220 V: n jännitevakainparametri (spesifikaatio)

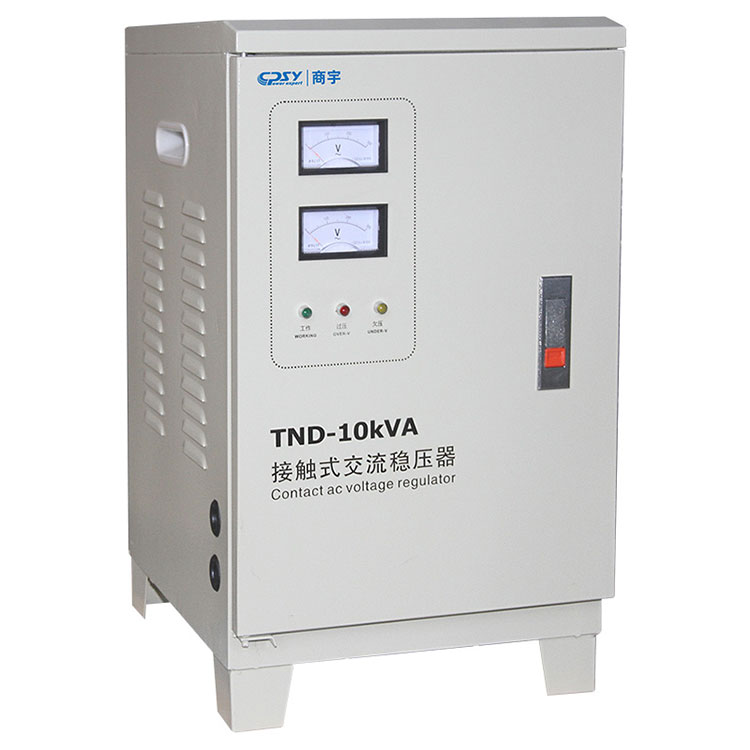

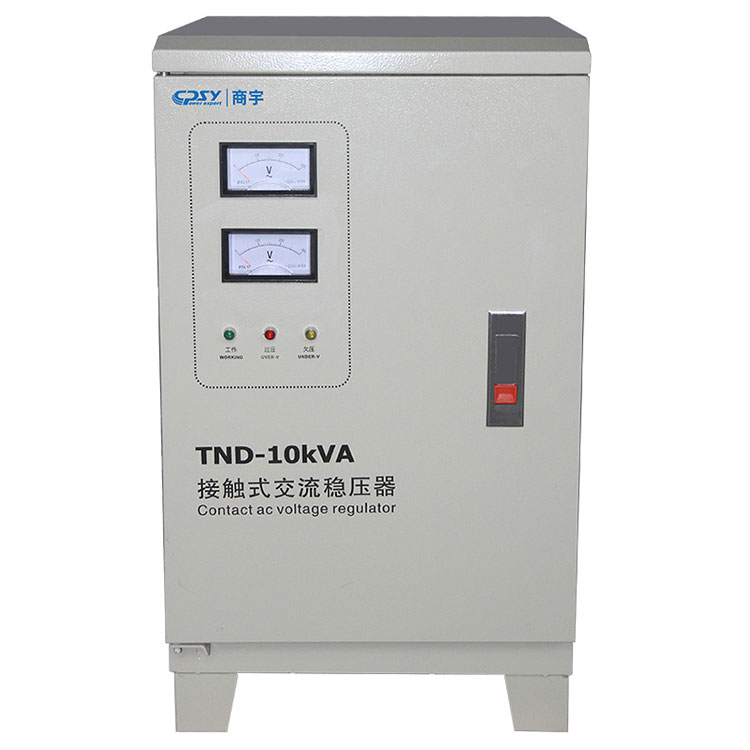

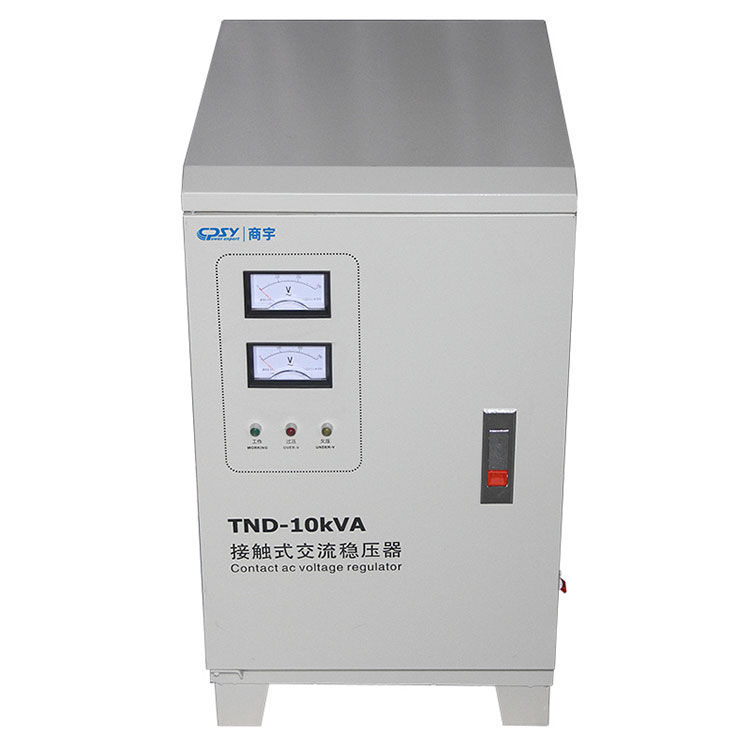

Yhden vaiheen kosketus AC 220 V: n jännitteen stabilisaattori

CPSY®220V: n jännitteen stabilisaattori ominaisuus ja sovellus

Ominaisuudet:

1. Korkealaatuinen lähtöjännite

220 V: n jännitesäädin voi toimia keskeytyksettä, jännitesäätelyprosessi on sileä, eikä ohimenevää tehonmenetystä ole. Lähtöjännitteen säätelyn tarkkuus on korkea ja on yleensä tehdas säädetty 220 V+3%: iin yksivaiheisella ja 380 V ± 4% kolmivaiheisella.

2. Syöttöjännitteellä on laaja työalue ja vahvat kuormitusominaisuudet.

Tämä kone voi toimia normaalisti laajalla syöttöjännitealueella ja sillä on tyydyttävät kuormitusominaisuudet.

3. Korkea turvallisuustekijä

Ylijännite- ja oikosulkujen suojaus (suojattu sulakkeilla tai korkealla pienten katkaisijoilla) voivat katkaista ulostulon automaattisesti, jos lähtöjännite on liian korkea, parantaa huomattavasti koneen turvakerrointa ja suojaa tehokkaasti terminaalisia sähkölaitteita.

4. pitkä elämä

2K: n yläpuolella käytetään korkean rikkovan pienen katkaisijan, jolla on luotettava suoja kuormitusta ja oikosulkua vastaan; Jännitevakain käyttää viimeisintä onnistuneesti kehitettyä korkean suorituskyvyn hiiliharjaa, joka pidentää huomattavasti jännitekakaattajan normaalia käyttöiän.

Sovellukset:

Jännitestausväline

valokuvaustekniikan laitteet

turvahälytysjärjestelmä

Ilmastointilaitteet, ilmastointilaitteet

valaistuslaite

viestintäjärjestelmä

lääketieteelliset laitteet

tietokone

Teollisuusrobotti

laboratoriovälineet

TV -laitteiden äänijärjestelmä

Röntgenlaitteet

Tuotantolinjan ohjauslaite

CNC -työstötyökalut

CPSY® 220 V: n jännitevakaintiedot

Kun verrataan ikätovereihin, CPSY® 220 V: n jännitteen stabilisaattorin edut seuraavat:

TN-sarjan korkean täydennys täysin automaattinen AC 220 V: n jännitteenvakain käyttää laajamittaista lineaarista logiikka-integroidua piiriä ohjausjärjestelmän muodostamiseen, ohjausmoottorin ohjaamiseen kosketusjännitesäätimen ohjaamiseen jännitteen automaattisen säätämiseksi ja viiveen, ylijännitteen ja ylimääräisen virransuojatoimintojen varmistamiseksi varmistaakseen jännitteen säätimen turvallisen virransyötön. Tällä tuotteella on edut korkean hyötysuhteen, pienen aaltomuodon vääristymisen, vakaan ja luotettavan lähtöjännitteen, alhaisen tehonkulutuksen, jatkuvan toiminnan ja täydentoiminnan suojauksen.

TN-sarjan kolmivaiheinen jako-säädettävä korkean tarkkuuden vaihtovirtalähde on suunniteltu kansainvälisesti yleisesti käytetyn automaattisen jännitesäätelyperiaatteen perusteella. Siinä on korkea jännitteen stabilointitarkkuus, pieni lähtöaaltomuodon vääristymä, pieni koko, kevyt ja pieni tehonkulutus. Ominaisuudet, jotka tarjoavat vakaan ja luotettavan sähköympäristön sähkölaitteille, jotka vaativat jännitteen vakauttamista.

Varotoimenpiteet

1.

2. Jännitesäätimen liitäntäjohdolle varusta se kytkentäjohdolla (kuparisydin), jolla on riittävä virta kapasiteetti nimellistehon mukaan (≤5a/mm

3. Jännitesäätimen sisällä on maadoituslaite, ja ulkopuolelle kytketyn johdon tulisi olla luotettavasti maadoitettu. Maadoitusjohtoa ei saa poistaa mielivaltaisesti tai jättää maadoittamatta.

4. Jos lähtöjännite poikkeaa suuresti nimellisarvosta, säädä itse ohjauspiirilevyn trimmerin potentiometri. Sen kääntäminen myötäpäivään lisää lähtöjännitettä ja päinvastoin vähentää lähtöjännitettä.

5. Pidä koneen sisäpuolella puhtaana. Pöly estää hammaspyörien kiertoa ja vaikuttaa normaaliin käyttöön. Se on poistettava ajoissa hiiliharjan kosketuspinnan pitämiseksi ja kelan puhtaana. Varmista, että hiiliharjajousella on riittävä paine, jotta vältetään kipinöinti hiiliharjan ja kelan välisellä kosketuspinnalla.

220 V: n jännitteen vakaajapakkausluettelo:
