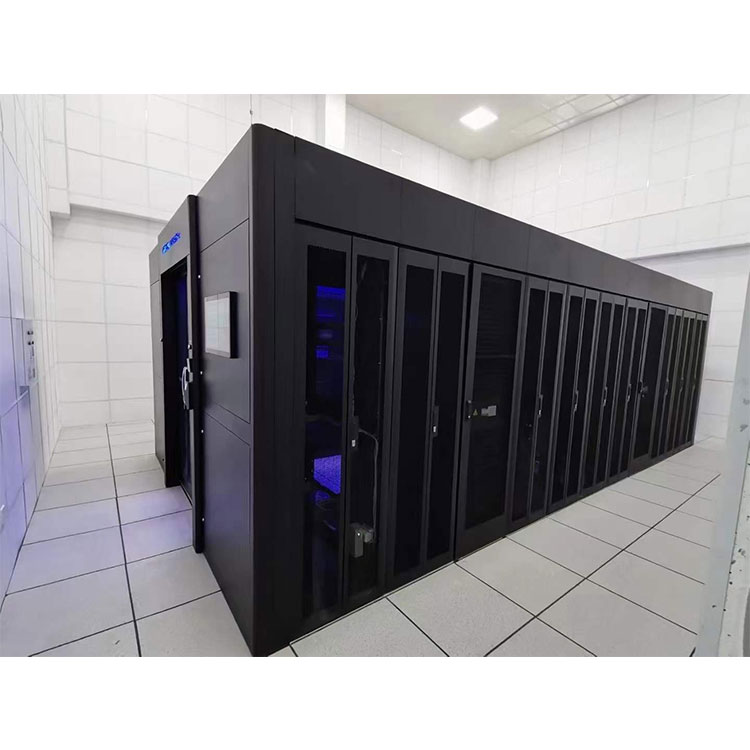

CPSY® on julkaissut uuden suunnittelukonseptin kestävästä Room Type Modular Data Center -kokonaistietokonehuoneratkaisusta, joka vastaa pienten tietokonehuoneiden, kuten valtion, rahoituksen, operaattorin toimipisteiden, pienten ja keskisuurten yritysten omien tietokonehuoneiden, syrjäytyneiden tietokonehuoneiden rakennustarpeita. datakeskukset, 5G-tukiasemat jne. Uuden sukupolven mikromoduulipalvelinkeskuksessa käytetään "standardoitua" suunnittelukonseptia, ja standardiintegroidut tuotteet on integroitu kattaviin kaappeihin. Kaikki komponentit on valmiiksi suunniteltu, esiasennettu ja esivirheenkorjattu tehtaalla. Ne pakataan ja kuljetetaan EC/IT-kaapeissa yhtenä kokonaisuutena. Asennus paikan päällä edellyttää vain yksinkertaista kaappiyhdistelmää ja kokonaisrakennetta. Se kestää vain 5 tuntia. Moduuli käyttää tiiviitä kuumia ja kylmiä käytäviä, jotta saavutetaan pölytiivis ja melua vähentävä vaikutus. Molemmilla puolilla olevat IT-kaapit ovat joustavasti laajennettavissa ja niitä voidaan kopioida ja laajentaa yhdistelminä.
Ammattimaisena valmistajana haluamme tarjota sinulle huonetyypin modulaarisen datakeskuksen. Käytävän suojaus palvelinkeskuksissa edellyttää, että kaapit on kohdistettava kuumakäytävän/kylmän käytävän järjestelyyn. Suojapaneelit tai -liuskat luovat vyöhykkeen palvelimen tuloilman (kylmän käytävän suojarakennuksen) tai poistoilman (kuuma käytävän suojaus) eristämiseksi. Tulo- ja poistoilman sekoittumisen estäminen voi lisätä merkittävästi jäähdytysinfrastruktuurisi kapasiteettia ja jäähdytystehokkuutta. Jokainen paikka on erilainen, kun olosuhteet, jäähdytysinfrastruktuuri, telinetiheys ja muut tekijät otetaan huomioon.
Erityisesti suuriin, keskikokoisiin ja pieniin konesaleihin kehitetyn monitoimikaapin etuna on vankka rakenne, vahva kantavuus, jalo ja elegantti sekä esivalmistettu rakennesuunnittelu. Kaappi integroi kolme suurta ratkaisua (virranhallintaratkaisu, kaapelinhallintaratkaisu, lämmönhäviön hallintaratkaisu), joita voidaan käyttää modulaarisena laiteasennusinfrastruktuurina, kaappityyppisinä sähkönjakelukaapeleina, telineeseen asennettuina akkukoteloina ja kaappeihin integroituna käyttäjälaitteena. . Virranjakelu, UPS, akkulaatikko ja valvontajärjestelmä säästävät huomattavasti laitehuoneen pinta-alaa.
CPSY-kanavan suojajärjestelmät on suunniteltu maksimoimaan jäähdytyksen ennustettavuus, kapasiteetti ja tehokkuus teline-, rivi- tai huonetasolla. Käytävän suojajärjestelmät ovat älykkäitä lämpöeristysratkaisuja, jotka on suunniteltu lisäämään jäähdytysjärjestelmän tehokkuutta ja suojaamaan kriittisiä IT-laitteita ja -henkilöstöä. CPSY minimoi kuuman ja kylmän ilman sekoittumisen IT-ympäristöissä.
Laitejärjestelmä | Tuote | Parametri |
Järjestelmä | Mitat | 1200 mm leveä suljettu kylmä/kuumakäytävä kaksirivinen kaappi suositeltu enimmäiskoko: 1400(P)*3600(L)*2300(K)mm, korkeus 2600mm kattoikkunan kääntämisen jälkeen. |
NO.yksimoduulikaapit | ≤48 | |
Kaapin virrankulutus | Suunniteltu tehonkulutus 5~8 KW, maksimituki 14KW | |
Moduulin virrankulutus | ≤180 kW | |
Työympäristö | -30 ℃ ~ 45 ℃ | |
Korkeus | 0-1000m (yli 1000m tarvitsee vähennyksen) | |
Asennusmenetelmä | Lattiaasennus, voidaan asentaa antistaattisen lattian kanssa tai ilman | |
Kaappi | Mitat | 600(L)*1200(S)*2000(K)mm, ota yhteyttä Shangyun tehtaaseen muita mittoja varten |
Vapaata tilaa | 42U | |
Höyrynopeus | 80 % | |
Staattinen kuormitus | 1800kg | |
Seisminen luokitus | 9 magnitudin maanjäristys | |
Ympäristösertifikaatti | RoHS | |
IP-luokka | IP20 | |
Suljettu käytävä | Kattoikkuna | kallistettava kattoikkuna, tasainen kattoikkuna, kiinteä kattoikkuna, leveys: 300(600)mm, ota yhteyttä Shangyun tehtaaseen muita mittoja varten |
Päätyovi | Manuaalinen peruutusovi, automaattinen käännösovi | |
Wireway | Vuorityyppinen peltijohdotuskouru | |
Pohja | Kaapin pohja, Kanavapohja (antistaattisen lattian asennus) | |
Lattia | Kalsiumsulfaatti antistaattinen lattia | |
Sähkönjakelu | Mitat | 600(L)*1200(S)*2000(K)mm, ota yhteyttä Shangyun tehtaaseen muita mittoja varten |
UPS-nimellistulo | 380VAC/400VAC/415VAC (3-vaiheinen 5-johdin), 50/60Hz, PF=0,99 | |
UPS:n nimellisteho | 80-300kVA | |
UPS-virtamoduuli | 20kVA/30kVA | |
Akku | 38AH ~ 250AH (12V) venttiiliohjattu lyijyakku, ota yhteyttä Shangyun tehtaaseen saadaksesi muita tietoja | |
Jakelukaappi | Tulo: 100A~630A; 380VAC/400VAC/415VAC (3-vaiheinen 5-johdin); 50/60 Hz | |
Lähtö: Monikanavainen 10 ~ 63A/3P (1P) valinnainen, ota yhteyttä Shangyun tehtaaseen erityisiä määrityksiä varten | ||
PDU | 32A tulo, 8~24 bitin C13 (C19) kansallinen standardi pistoke valinnainen, valinnaiset salamansuojakomponentit ja älykäs älykkäät viestintäkomponentit jne. |
|
Tunnistustoiminto | Pää- ja shunttikytkimien tila, jännite, virta, tehokerroin, harmoniset, virrankulutus jne. | |
IP-luokka | IP20 | |
Jäähdytysjärjestelmä | Ilmastointilaite Mitat |
300(L)*1200(S)*2000(K)mm |
600(L)*1200(S)*2000(K)mm | ||
Viilennyskapasiteetti | Rivien välinen jäähdytys: 13-40KW | |
Huonetason jäähdytys: 8 ~ 102 kW | ||
Syöte | 3-vaiheinen 380VAC, 50Hz | |
Ilmansyöttötila | Ilmansyöttö vaakasuuntaisesti, ilmansyöttö ylöspäin ja ilmansyöttö alaspäin | |
Eristysmenetelmä | Suljettu kylmä/kuuma käytävä | |
IP-luokka | IP20 | |
seurantajärjestelmä | Ympäristön seuranta | Lämpötila ja kosteus, savunilmaisin, älykäs kulunvalvonta, teräväpiirtokamera, vesivuoto, nelivärinen ympäristövalo |
Valvonta | Virtalähde, akku, virranjakelu, ilmastointilaite |

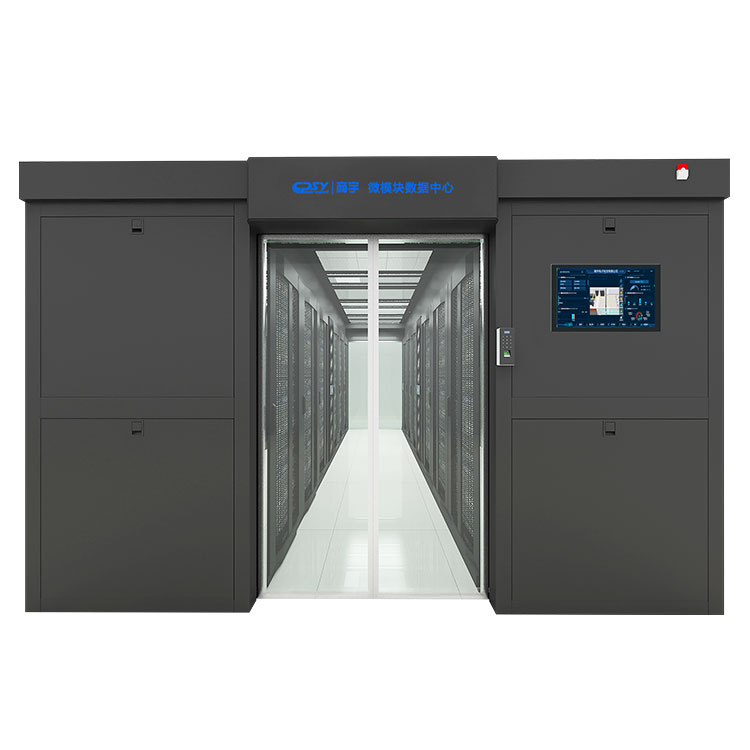

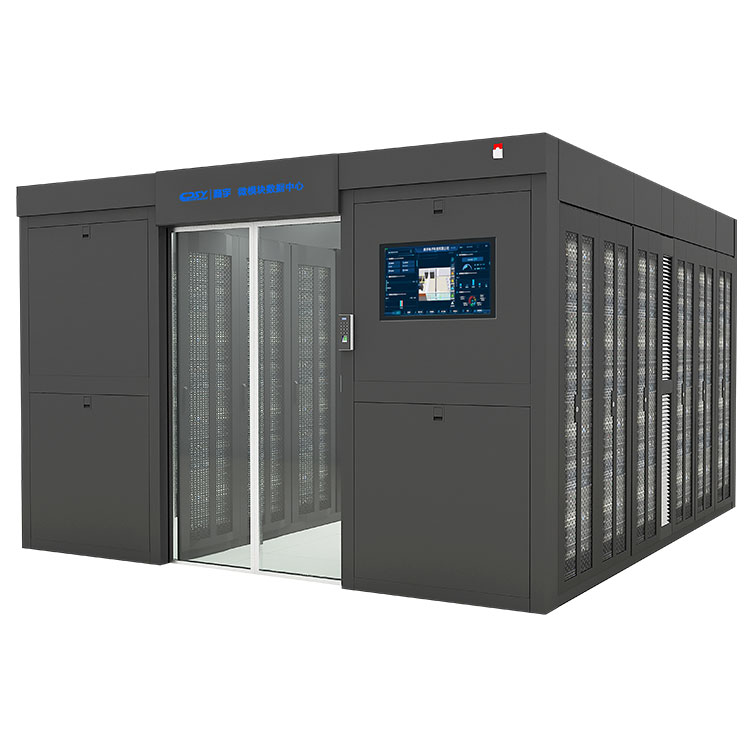

CPSY®-huonetyyppinen modulaarinen datakeskus
Kantavuus: staattinen kuorma 1000KG
Suojaustaso: IP20
Standardit: ANSI/EIA RS-310-D, IEC297-2, DIN41494:PART1, DIN41494:PART7, GB/T3047.2-92, ETSI
Sertifiointi: CE, RoHS, UL
--Yksinkertainen: Käytä paikallista sormenjälkeä ja kortin pyyhkäisyä kirjautuaksesi sisään oven avaamiseksi, jolloin salasanaa ei tarvitse syöttää manuaalisesti, mikä on kätevää ja nopeaa. Älykäs valvontajärjestelmä voi nopeasti paikantaa viat ja päivittää ohjelmia etänä ilman, että sinun tarvitsee mennä työmaalle käsittelyyn. Hot-swap-tila, liiketoiminta ei keskeydy, vakio matkapuhelimen APP-toiminto, vain yhdellä matkapuhelimella voidaan valvoa tietokonehuonetta, jolloin saavutetaan valvomaton toiminta!
---Luotettava: Itsenäinen valvontajärjestelmä voi lähettää tehtäviä kohdistetusti, parantaa käyttö- ja huoltotehokkuutta sekä havaita palovaroittimen lähetyssignaaleja ja yhdistää palosuojaukseen tietokonehuoneen turvallisuuden varmistamiseksi!
----Tehokas: Telinejäähdytysjärjestelmä, DC muuttuvataajuinen jäähdytys, täysin suljettu kuuma- ja kylmäkanavarakenne, energiaa säästävämpi ja ympäristöystävällisempi, voi säästää kaapin asennustilaa ja PUE-arvo on alle 1,3.
Teollisuusympäristöt, lääketieteelliset tilat, laboratoriolaitteet jne. ovat keskeisiä virransyötön ja suojauksen laitteita.
pilvi
tietoliikenne
reunalaskenta
sisällönjakeluverkosto
Internetin datakeskus
Operaattorin datakeskus
Muut yritysten datakeskukset
Tietokeskukset eri toimialoille (rahoitus, hallitus, energia, lääketiede jne.)
Verrattuna muihin CPSY® SPR -sarjan telineeseen asennettavien jäähdytysilmastointilaitteiden edut ovat seuraavat:
Rakennuskustannussäästöt jopa 35 %
Säästä jopa 40 % alkusijoituksesta
Kiinteätaajuisiin ilmastointilaitteisiin verrattuna säädettävätaajuisten ilmastointilaitteiden vuotuinen energiansäästöaste voi olla 29 %.
Se käyttää kehittynyttä taajuusmuunnostekniikkaa ja käyttää ympäristöystävällistä kylmäainetta R410A.
80-300kVA modulaarinen UPS voidaan konfiguroida joustavasti asiakkaan järjestelmän tehonsyöttötarpeen mukaan.
Käyttämällä 5 mm esikarkaistua lasia valaistukseen, valaistusnopeus saavuttaa 91%, korkea mekaaninen lujuus ja hyvä läpäisevyys
Kaapin pohja on valmistettu 2,0 mm paksuisista kylmävalssatuista teräslevyistä, jotka on taivutettu ja hitsattu ja joiden kantavuus on yli 1500 kg.
Tehokkaat komponentit, kuten vaihtuvataajuiset kompressorit, EC-puhaltimet ja vihreät kylmäaineet.

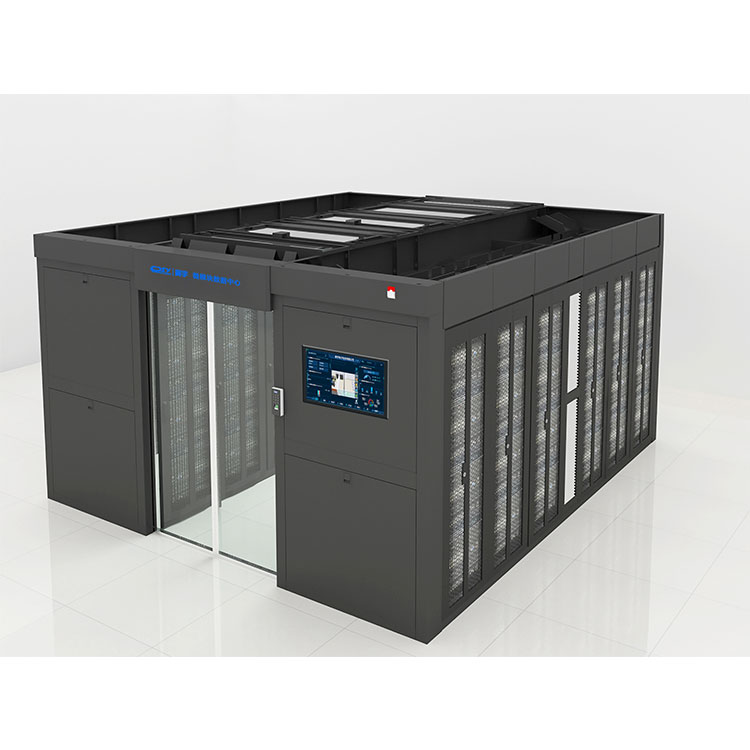

Siirrettävä kattoluukku avautuu 90° kulmaan ja siinä on puskurirajoitin, jota voidaan käyttää melun vaimentamiseen ja sijoitteluun.
Kuumien käytävien suojaus parantaa entisestään jäähdytystehokkuutta, jolloin UPS pystyy tuottamaan jopa 95 % hyötysuhteen jopa 30 % kevyellä kuormituksella.
Automaattinen ovirakenne + kulunvalvontajärjestelmä, joka voidaan avata sisäpuolelta ulos hätätilanteessa.
Perinteisten datakeskusten rakentaminen kestää 18–24 kuukautta, kun taas konttipalvelinkeskukset ovat joustavia ja skaalautuvia, ja ne voidaan ottaa käyttöön vain viikoissa tai kuukausissa vastaamaan nopeasti kasvaviin IT-tarpeisiin.
