CPSY® Modulaarinen UPS

CPSY ® on yksi 10 suurimmasta modulaaristen UPS-laitteiden valmistajasta Kiinassa. Valtava tuotantolaitos, yli 200 työntekijää ja yli 11 vuoden kokemus tutkimus- ja kehitystyöstä, erilaisten UPS-laitteiden valmistuksesta maailmanlaajuisille asiakkaille, olemme todistaneet asiakkaidemme suurta menestystä markkinoilla.

CPSY® CPY -sarjan 10-600K modulaarinen UPS on todellinen online-kaksoismuunnos, staattinen, kolmivaiheinen korkeataajuinen mikromodulaarinen ups-järjestelmä. Käyttämällä IGBT-tehonmuunnostekniikkaa, älykästä ABM-akunhallintajärjestelmää ja muita maailmoja. Koko hyötysuhde on yli 94,5 %. Tehokerroin vaihtelee välillä 0,9 - 1.

CPSY® Modular UPS -parametri (erittely)

CPSY® modulaarinen UPS-ominaisuus ja sovellus

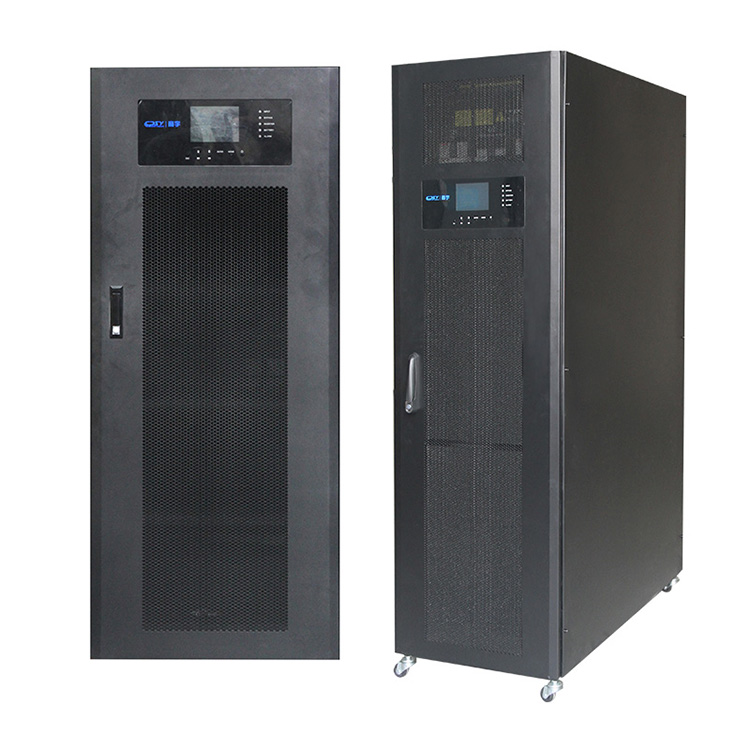

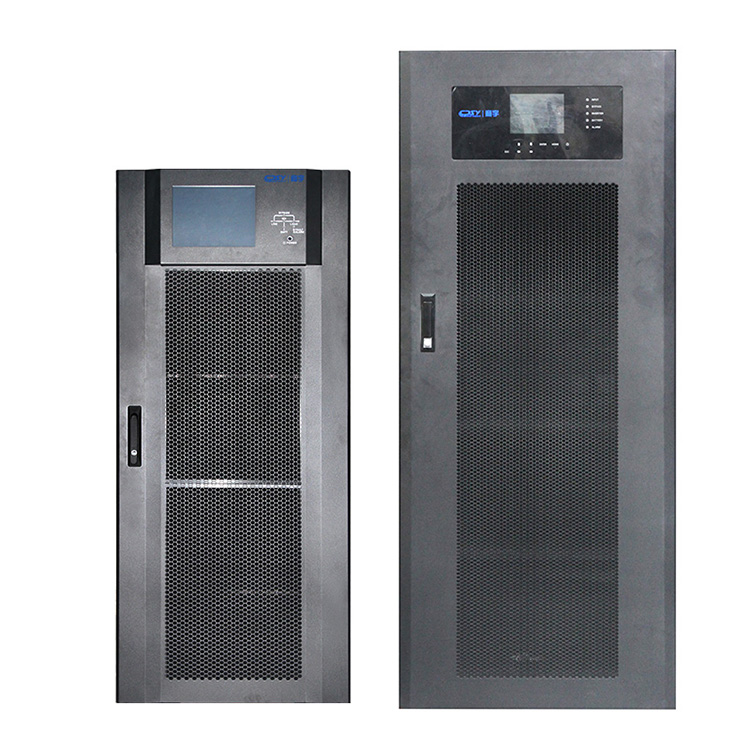

CPSY® Modulaarinen UPS

Mallinumero: CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

UPS-tehoalue: 10KVA ~ 600KVA

Ominaisuudet:

● Korkea taajuus ja todellinen kaksoismuunnos

● Itsenäisen tehomoduulin kaksois-DSP (digitaalinen signaaliprosessori) -ohjaustekniikka

● Lähtötehokerroin 0,9/1

● N+1 digitaalinen rinnakkaistekniikka, erittäin pieni kiertovirta moduulien välillä.

● UPS käyttää modulaarista rakennetta, hot-swap-, älykästä moduulia ja järjestelmän suojaussuunnittelua.

● Tehomoduuli käyttää IGBT-moduuleja erillisten komponenttien sijaan.

● Korkea luotettavuus, suuri teho, korkea energiatiheys ja korkea hyötysuhde, jopa yli 94,5 %

● Jokainen itsenäinen moduuli on varustettu erillisellä ohjaimella yhden pisteen vian välttämiseksi.

● Akusta riippumaton laturi, edistynyt älykäs akunhallintajärjestelmä (ABM)

● Automaattinen taajuuden tunnistus, 50/60Hz taajuusmuunnos

● Akun kylmäkäynnistystoiminto, valinnainen litiumakku

● Tehokas ohjelmisto- ja laitteistosuojaus

● Pienjännitetulon lineaarinen vähennys, lyhentää akun purkautumisaikaa

● Vähämeluinen järjestelmä, tuulettimen nopeus muuttuu älykkäästi lämpötilan mukaan, mikä vähentää melua ja pidentää käyttöikää

● Ajastettu käynnistys virran palautuksen jälkeen voidaan asettaa

● Parempi suorituskyky korkeassa/matalassa lämpötilassa

● Vahva kuormitussopeutuvuus lineaarisiin ja epälineaarisiin kuormiin, tulovirta THDi＜4 %

● Ystävällinen käyttöliittymä, suuri LCD-näyttö korkealla resoluutiolla, runsaasti tietoa.

● Monialustainen tiedonsiirto: RS232 (vakiokokoonpano), USB/RS485/SNMP/AS400 kuivakontakti/SMS-hälytys/EPO-toiminto (valinnainen)

Sovellus

Suuri ja keskikokoinen datakeskus

Palvelinhuoneet telecom

Ryhmän yritykset

IT-laitteet.

CPSY® Modular UPS -tiedot

CPSY® Hot-swap modulaarinen ups-virtalähde, joka toimii virransuojana toiminnan kannalta kriittisissä infrastruktuureissa, kuten datakeskuksissa, keskisuurissa ja suurissa verkkolaitteissa ja monessa muussa.

CPSY® CPY-sarjan online-modulaarinen UPS-järjestelmä on eristämätön, teollisuustason vihreä UPS, joka käyttää edistynyttä modulaarista tehonsuojauskonseptia. UPS-arkkitehtuuri voi skaalata tehoa kysynnän kasvaessa tai kun vaaditaan korkeampaa käytettävyyttä.

Erittäin tehokas modulaarinen UPS on täysin nimellisteho (kVA=kW) UPS, joka tarjoaa äärimmäisen käytettävyyden itsesynkronoidulla teho- ja ohjausmoduulillaan ja tarjoaa huomattavan alhaiset kokonaiskustannukset (TCO). Yhden telineen pystysuuntaisen laajennuksen lisäksi molemmat tarjoavat rinnakkaisen laajennuksen jopa 2 yksikköä.

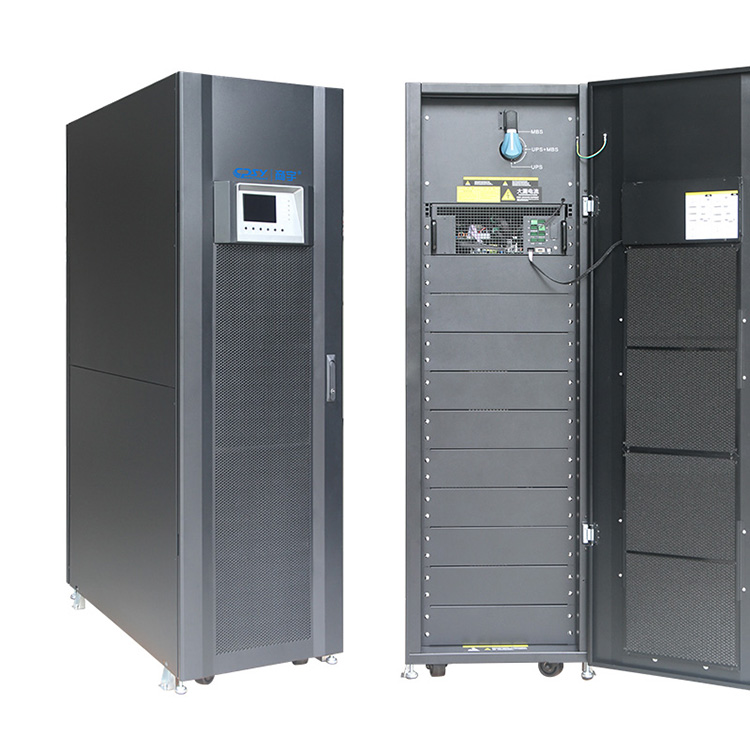

Jokaisessa UPS-moduulissa on kaikki autonomiseen toimintaan tarvittavat laitteistot ja ohjelmistot – tasasuuntaaja, invertteri, akkumuunnin, staattinen ohituskytkin, takaisinsyöttösuoja, ohjauslogiikka, näyttö ja jäljitelmäkaavio valvontaa ja ohjausta varten.

CPY-sarjan modulaarinen UPS

UPS-järjestelmä ottaa käyttöön online-kaksoismuunnostopologian tarjotakseen parhaan virranlaadun riippumatta saapuvan virran olosuhteista. Tässä topologiassa on myös nolla siirtoaika, mikä varmistaa järjestelmän optimaalisen toiminnan.

Verrattuna muihin CPSY® Modular UPS -laitteisiin, on seuraavat edut:

Modulaarisen UPS:n ominaisuudet ja edut

1. Korkea skaalautuvuus

DSP-ohjaus tarjoaa parannetun korkean suorituskyvyn ratkaisun. Integroi modulaarinen rakenne ja rinnakkaistekniikka yksinkertaistaaksesi tulevaa tehonlaajennusta.

2. N+1 tai N+X rinnakkaisredundanssi, laajennus tarpeen mukaan, alkuinvestoinnin säästö

UPS:iin asennettujen tehomoduulien määrää voidaan räätälöidä tehontarpeen mukaan, mikä ei vie ylimääräistä lattiatilaa ja säästää alkuinvestointeja. UPS:n rinnakkaislaajennusmahdollisuuden avulla käyttäjät voivat mukauttaa omaa virtajärjestelmäänsä yhdistämällä useita UPS-laitteita suuremman kapasiteetin saavuttamiseksi ja toteuttamaan N+X-virran redundanssin järjestelmän suojaamiseksi sähkökatkoilta.

3. Tehokas online-kaksoismuunnostekniikka

CPY-sarjan modulaarinen UPS käyttää online-kaksoismuunnostekniikkaa, ja sen suorituskyky on jopa 94,5 % 50 %:n kuormituksella. Se vähentää merkittävästi kokonaisomistuskustannuksia (TCO).

4. Korkea luotettavuus ja korkea hyötysuhde

Modulaarinen rakenne parantaa huollettavuutta ja luotettavuutta. Hot-swap on helppo asentaa ja huoltaa, eikä yhden moduulin vikaantuminen vaikuta muiden moduulien normaaliin toimintaan, mikä tarjoaa jatkuvan virransyötön avainkuormille.

Laaja tulojännitealue varmistaa tehokkaan toiminnan lähtötehokertoimella 0,9/1, joka täyttää uusimpien palvelimien vaatimukset ja optimoi jokaisen IT-investoinnin pennin.

5. Alhaiset kokonaiskustannukset (TCO)

CPY-sarjan modulaarisuus yhdistää innovatiivisuuden, yksinkertaisuuden ja alhaiset omistuskustannukset, ja modulaarinen rakenne vähentää MTTR:ää (keskimääräistä korjausaikaa). Tämä tuote on suunniteltu käytettäväksi tehomoduuleissa, STS-moduuleissa ja akkumoduuleissa. Se yksinkertaistaa huoltoa ja vaihtoa sekä vähentää MTTR:ää (keskimääräistä korjausaikaa).

6. Akun kylmäkäynnistys ja älykäs akunhallinta

Se tuo valtavasti lisäarvoa työnkulkuusi tarjoamalla on-demand-tehoa.

Järjestelmä ohjaa älykkäästi koko lataus- ja purkuprosessia, mikä parantaa tehokkaasti akun käyttöikää

7. Energiansäästö ja ympäristönsuojelu

Online ECO -tila toimii energian säästämiseksi. Kun sähkön laatu on hyvä, UPS siirtyy ECO-tilaan järjestelmän tehokkuuden parantamiseksi. Kun laatu on epävakaa, UPS siirtyy verkkovirtaan parhaan virranlaadun varmistamiseksi.

8. Joustava akkukokoonpano eri sovelluksiin

Paristojen määrää voidaan säätää joustavasti. Se mukautuu vaihteleviin tehotarpeisiin ja vähentää järjestelmän seisokkeja. Jokaisen merkkijonon jännite voidaan asettaa 32 - 40 kennolle.

9. Latausvirta on säädettävissä

Tarjoa maksimilatausvirta 6A/8A/20A kullekin tehomoduulille, ja sitä voidaan säätää tarpeiden mukaan.

10. LCD-kosketusnäyttö

LCD-kosketusnäytön suunnittelussa on käyttäjäystävällinen ja intuitiivinen käyttöliittymä, jonka avulla käyttäjät voivat seurata virtajärjestelmää ja määrittää asetuksia yksinkertaisesti koskettamalla näyttöä. 7.

11. Yhteensopiva generaattori

Sähkön jatkuvuus voidaan saavuttaa generaattoreiden avulla sähkökatkojen aikana. Kun UPS toimii generaattorivirralla, UPS voi vakauttaa generaattorin epävakaan jännitteen ja tarjota luotettavaa tehoa.

12. Huollon ohituskytkin

Käyttäjät voivat käyttää kytkintä siirtyäkseen saumattomasti verkkovirtaan ohitustilassa suorittaakseen nopean ja turvallisen huollon sammuttamatta sähköjärjestelmää ja siihen kytkettyjä laitteita.

13. Etähallintaominaisuudet

Etähallintatoiminto voi valvoa ja ohjata laitetta etähallintakortin (SNMP-kortti jne.) kautta. Käyttäjät voivat myös suorittaa hallinnollisia tehtäviä, kuten ajoitettuja sammutuksia ja uudelleenkäynnistuksia.

Multikommunikaatioliitännät, RS485, USB, SNMP, relekorttiviestintä, verkonhallintaan ja etävalvontaan

CPY-sarjan Modualr UPS:n kohokohdat yhdellä silmäyksellä

DPA ja Safe-Swap Module (SSM)

Ensiluokkaisen tehosuojauksen saatavuus

Alhaiset kokonaiskustannukset (TCO)

Kustannussäästöä koko elinkaaren ajan

Joustavuus/skaalautuvuus

Tehonpäivitys on helppoa, maksa kasvaessasi

Paranneltu huollettavuus

Nopea vian korjaus

Välitön viantunnistus

Modulaariset lisäykset Ulkoisen akkukaapin liitäntä

Redundanteissa Multi-Module-järjestelmissä suositellaan tavallisesti, että jokaiselle UPS-moduulille on oma erillinen akku.

Varmistaaksesi henkilöstön suojan UPS:n asennuksen aikana varmista, että kytkennät tehdään seuraavissa olosuhteissa:

UPS:ssä ei ole verkkojännitettä

Kaikki kuormat on kytketty irti

UPS ja ulkoinen akku ovat jännitteettömät

Voit varmistaa CPSY CPY -sarjan modulaaristen lisäysten täydellisen sammumisen suorittamalla seuraavat vaiheet:

1) Varmista, että tulojakelulevyn UPS:ää syöttävät sulakkeet ovat kaikki auki ja että UPS:ään ei syötetä virtaa.

2) Varmista, että "MAINTENANCE BYPASS" on auki (asento "OFF")

3) Varmista, että ulkoisen akkukaapin ja UPS:n akkusulakkeet ovat auki.

4) Kytke maadoitus (PE) UPS:n ja ulkoisen akkukaapin välille.

5) Liitä vastaavat +/- , N, liittimet UPS:n ja ulkoisen akkukaapin välille piirustuksen mukaisesti.

Ennaltaehkäisevä huolto-ohjelma

a) UPS-moduulien puhdistus, silmämääräinen tarkastus ja mekaaninen tarkastus.

b) Viallisten osien vaihtaminen tai ennaltaehkäisevä osien vaihtaminen, joiden käyttöikä on määritelty.

c) Laitteiston "päivitys" (toimituksen jälkeiset tekniset parannukset).

d) Tarkista tasajännitteen ja invertterin lähtöjännitteen ja -taajuuden kalibrointi.

e) Tasasuuntaajien ja Invertterien elektronisen säädön, ohjaus- ja hälytyspiirien asetukset.

f) Tyristorien, diodien, muuntajien, suodatinkomponenttien toiminnan tarkastukset, esim. varmistaakseen, että ne toimivat määriteltyjen suunnitteluparametrien puitteissa.

g) Kokonaissuorituskykytesti, mukaan lukien Utility Failure -simulaatio kuorman kanssa ja ilman.

h) Akun toiminnan valvonta purkaus- ja lataustilassa, mukaan lukien mahdolliset lisälataustehtävät.

Akun huoltoon

Suosittelemme, että tämä testi suoritetaan vähintään 3 kuukauden välein, varsinkin jos akku ei ole tarpeeksi tyhjä normaalin käytön aikana.

Käyttämäsi purkausajan tulee olla vähintään puolet akun käyttöajasta.

Ota huomioon, että jos teit täyden akkutestin varmistaaksesi akun täyden käyttöajan, laturi tarvitsee vähintään 8 tuntia ladatakseen akun 90 prosenttiin sen kapasiteetista.

Kun UPS-järjestelmä seisoo pitkään, UPS-järjestelmän tulee olla toiminnassa vähintään 12 tuntia 3 kuukauden välein, jotta voidaan taata, että akku on ladattu täyteen. Jos ei, akku voi olla pysyvästi
