Integroitu ulkokaappi

Shangyu CPSY® yhdistää olemassa olevien kypsien sovellustuotteiden ja myyntituotteiden asennuksen, virheenkorjauksen, ylläpidon ja hallinnan käyttöönottokokemuksen räätälöidäkseen älykkään integroidun ulkokaapin erityisesti tärkeisiin ulkoverkkojärjestelmiin. Integroidut ulkokaapit integroivat syvästi datakeskusten infrastruktuurituotteet, mukaan lukien useat alajärjestelmät, kuten UPS, virranjakelu, jäähdytys, kaapit, palosuojaus jne., ja saavuttavat kaikkien järjestelmien yleisen hallinnan valvontajärjestelmän avulla, mikä yksinkertaistaa suunnittelu- ja rakentamisprosessia. Se käyttää kuumasinkittyä levyä, jonka paksuus on yli 1,5 mm ja joka koostuu ulkolaatikosta, sisäisestä metallityökappaleesta ja lisävarustekokoonpanosta. Sitä käytetään pääasiassa DSLAM-liikenteessä, langattoman viestinnän tukiasemissa, sähkönjakelussa, kaupunkiliikenteessä, uuden sukupolven 5G-viestintäjärjestelmissä ja verkoissa. Kattavat liike-elämän käyttömahdollisuudet, lähetyksen kytkentäasema, hätäviestintälähetys jne. sopeutuvat erilaisiin ulkotiloihin, kuten kattoihin, kaduille, vuoristoalueille, rautateiden varrella sekä korkean ja matalan lämpötilan ympäristöihin, jotka vastaavat asiakkaiden energiansäästö- ja päästöjen vähentämistarpeita. nopea käyttöönotto ja usean skenaarion mukautustarpeet.

Integroitu CPSY® Outdoor -kaappi

Uusien viestinnän käyttäjien suuren määrän kehittymisen, matkaviestinnän kaistanleveyden jatkuvan parantamisen ja viestintäpalvelujen innovaatioiden myötä viestintäverkkojen rakentamiselle tulee jatkossakin kysyntää. Integroidut ulkokaapit ovat viestintäpaikan päälaitteiden integrointi ja miniatyrisointi, tukikomponenttien modularisointi ja energiansäästön ja päästöjen vähentämisen alan kehitystrendi vähentää asiakkaiden työpaikkojen painetta saada tietoa, ja se on suunniteltu vastaamaan asiakkaiden joustavan laajentamisen tarpeita. ja nopea asettelu. Integroidulla ulkokaapilla on erittäin hyvä lämmöneristyskyky, ja sitä käytetään viestintäjärjestelmissä suoraan A-kaappiin, joka tarjoaa mekaanisen ja ympäristön suojan sisäisille viestintälaitteille ulkoilma-olosuhteissa. Sille on ominaista se, että se valmistetaan tehtaalla, se on helppo kuljettaa ja asentaa paikan päällä, ja se mahdollistaa valtuutetun henkilöstön pääsyn sisään ja toimintaan. Se on kaappi, johon voidaan integroida päälaitteet, järjestelmän virtalähde, tietoliikenteen tasavirtajakelu, ympäristön valvonta, jäähdytyslaitteet, akut ja ukkossuojamaadoitus sekä integroitu kaappi, joka tarjoaa tukiasemalle ulkotyöympäristön ja turvallisuushallinnan.

Shangyu CPSY® integroitu ulkokaappi koostuu ulkolaatikosta, sisäisistä peltiosista, teollisuusilmastointilaitteesta, virranjakeluyksiköstä, kytkentävirtalähteestä, UPS:stä, vara-akusta ja muista lisävarusteista. Se ottaa käyttöön metallipylväsrungon sandwich-rakenteen, ja kokonaismateriaali on kylmävalssattu / pinnoitettu sinkki / ruostumaton teräslevy + EPS / PU-sandwich-paneeli tai eripaksuinen PEF-eristyspuuvilla. Se on valmistettu korkealaatuisesta kylmävalssatusta teräslevystä tai ruostumattomasta teräksestä. Pohja on valmistettu teräskomposiittirakenteesta tai kuumasinkitystä levystä, jonka paksuus on vähintään 1,5 mm. Pinta on valmistettu antistaattisesta ruiskumuovikäsittelyprosessista. Sillä on hyvä iskunkestävyys, varkaudenesto ja ikääntymisen esto, ja se on läpäissyt kansallisen pölyn- ja vedenpitävän luokan IP56. Kaapin ovessa on upotettu rakenne, jossa on tiukka ovirako. Oven avautumiskulma on >110°. Kaapin ovi sisältää rajarakenteen. Oven rajalaitteessa on rajatoiminto, kun ovi on "avoin"-tilassa. Oven lukossa on kolmipisterakenne vetotangosta ja lukituskappaleesta, joka on rakenteeltaan kiinteä ja vahva varkaudenesto. Kaapin sisäpuoli on jaettu toimintojen mukaan laite- ja akkulokeroon. Outdoor integroidut kaapit ovat: 1. Viestintätukiaseman ulkona integroidut kaapit (laitteiden kaapit, virtalähdekaapit, akkukaapit, tehokaapit, kattavat kaapit); 2. Radio- ja televisio-ulkokäyttöiset integroidut OLT-kaapit, teho- ja sähkö-ulkokaapit sekä ulkokäyttöön tarkoitetut laajakaistakaapit, ulkoverkon kaapit, ulkolämpötilan kaapit, ulkona toimivat sateenkestävät kaapit, pienet ulkovalvontaasemakaapit, ulkona toimivat videovalvontakaapit.

Tärkeimmät teknisen suorituskyvyn indikaattorit

1. Käyttöolosuhteet: ympäristön lämpötila -40℃~+60℃. Jos lämpötila on liian korkea, on suositeltavaa asentaa aurinkosuoja; ympäristön kosteus ≤95﹪ (+40℃); ilmanpaine 70kPa ~ 106kPa;

2. Kaappi käyttää sandwich-rakennetta, joka on jaettu kahteen tyyppiin: 1. Kaksikerroksinen pelti + PEF-eristepuuvilla; 2. Peltirunko + 45 mm paksu EPS/PU sandwich-paneeli.

3. Kaapin materiaali: 1,5 mm paksu kylmävalssattu teräslevy / galvanoitu levy / alumiinilevy / ruostumaton teräslevy + 10-40 mm paksu PEF-eriste puuvilla / 45 mm paksu EPS väriteräs sandwich-paneeli, U-pilari 2 mm, kantava runko 1,5 mm, koriste- ja pölynkestävät osat 1,2mm; pintakäsittely: rasvanpoisto, ruosteenpoisto ja peittaus, ruosteenestofosfatointi (tai galvanointi), muoviruiskutus

4. Kaapin koostumus: kaappi + kaapin ovi + pohja + yläkansi + teline + kaapin lukko, aurinkosähkö + energian varastointi + DC-latauspino (valinnainen)

5. Kaappityyppi: 1/2/3 yksikköä, yksi hytti, yksiovinen etuovi tai etu- ja takaovi (valinnainen)

6. Ovi ja oven lukko: Kaapin ovessa on sisäänrakennettu rakenne, jossa on tiukka ovirako; oven avautumiskulma on > 110° ja rajarakenteella on vahvat varkaudenestoominaisuudet; oven lukossa on kolmipisterakenne, jossa on vetotanko ja lukituskappale sekä riippulukko tai elektroninen lukko (valinnainen)

7. Mekaaninen lujuus: Kaappi kestää ≥ 600 kg:n kuorman, jokainen pinta voi kestää pystysuoran paineen > 980 N ja uloin pää kestää > 200 N pystypaineen oven avaamisen jälkeen.

8. Maadoitusjohdon kupariytimen poikkileikkausalan tulee olla >16-50㎟ ja tunnistusresistanssin <0,1Q

9. Kaapelin sisäänvientitapa: pohja sisään- ja ulostulo. AC-, tasavirta-, signaalijohdot ja maadoitusjohdot tulee reitittää ja sitoa erikseen;

10. Laitteen asennustapa: Laitekaappiin asennetaan 19/21 tuuman säädettävä vakioteline.

11. Jäähdytysmenetelmä: lämmönvaihto tai ilmastointi (AC1500W), tuuletin + ilmastointi

12. Räätälöidyt palvelut: koon räätälöinti, sisäisen rakenteen mukauttaminen, kaapin värin räätälöinti, oletus RAL7035 kansainvälinen harmaa, ammattimainen ulkoilmajauheruiskutus

13. Asennustapa: sisä- tai ulkokäyttöön, kaapin pohjan paksuus ≥2,0 mm kuumasinkitty teräslevy, kaapin pohjan korkeus ≥ 200 mm, jalustan ympärille asennettu ohjauslevyt eläinten loukkausten estämiseksi

13. Pääpiirin tyyppi: kolmivaiheinen silta, kaksinkertainen anti-star; tasasuuntaajan komponentit: tyristori, diodi, saman varren komponenttien virran epätasainen kerroin: <0,15

15. Pulssien lukumäärä yksittäisessä kaapissa: 6, 12, 24 pulssia (useita tasasuuntaajakaappeja yhdistettynä tasasuuntaajan muuntajan vaiheensiirtoon voivat muodostaa vastaavat 36, 48, 60, 72 pulssia)

16. Kestävyysjännite: Maadoituslaitteen ja rasian metallityökappaleen välinen kestojännite on vähintään 3000V (DC)/1min;

17. Lämmönsäätöjärjestelmä: Kaappilaitteet tuottavat paljon lämpöä työskennellessään, mikä aiheuttaa lämpötilan nousun kaapin sisällä, mikä lyhentää elektronisten komponenttien käyttöikää ja jopa aiheuttaa seisokkeja. Siksi kaapin lämpötilan säätämiseen on käytettävä lämpötilansäätölaitteita viestintälaitteiden normaalin toiminnan varmistamiseksi ja samalla elektronisten laitteiden käyttöiän ja luotettavuuden parantamiseksi.

18. Eristysresistanssi: Maadoituslaitteen ja laatikon kultaisen työkappaleen välinen eristysvastus on vähintään 2X104M /500V (DC);

19. Kompressori-ilmastointilaite: DC 300W-1500W ilmastointilaite (valinnainen)

20. Lämmöneristyskerroksen paksuus: 50 mm, hyvä lämmöneristyskyky, lämmönjohtavuus <0,472/(m2.k); kaapin suojaustaso: IP56;

21. Kaikki johtavat virtakiskopäällykset on jyrsitty, karheus parempi kuin Ral.6, tasaisuus parempi kuin 25 μm, pieni kosketusresistanssi ja pieni tehohäviö.

22. Integroitu kaappi yhdistää tietokonehuoneessa tarvittavan jäähdytysjärjestelmän, kaappijärjestelmän, virranjakelujärjestelmän, keskeytymättömän virtalähteen, dynaamisen ympäristön valvontajärjestelmän ja johdotusjärjestelmän. Se on teollisuuden ja yleisradiotoiminnan esiasettanut, ja se voidaan nopeasti suunnitella paikan päällä vastaamaan datakeskuspalvelujen nopean lanseerauksen tarpeita.

CPSY® Outdoor Integrated Cabinet -parametri (erittely)

CPSY® Outdoor Integrated Cabinet -ominaisuus ja -sovellus

Ominaisuudet:

1. Pystyy etävaltuuttamaan lukituksen avausvaltuutuksen, valvomaan ja tallentamaan etänä oven lukon tilaa, oven lukon avautumis- ja sulkemisaikaa sekä lukituksen avaustietoja.

2. Kaappi ottaa käyttöön hitsaus-, kokoonpano- ja kokoonpanomenetelmät. Rakenne on tiukasti hitsattu ja sillä on hyvä kantavuus. Se sopii asennettavaksi useisiin eri tilanteisiin vuorenhuipuille ja kattoille. Se on skaalautuva ja voidaan yhdistää kolmannen osapuolen alustoihin.

3. Käytä täyttä CNC-käsittelyä alumiiniseoksesta tai ruostumattomasta teräksestä valmistetun kaapin muodostamiseksi estääksesi tehokkaasti kaapin paikallisen ylikuumenemisen; koko kaappi ruiskutetaan muovilla tai maalataan ruosteen, korroosion, pölyn, auringon ja sateen estämiseksi.

4. Integroitu suunnittelu, nopea käyttöönotto, plug-and-play, korkea integrointi, pieni jalanjälki, lyhyt rakennusaika, tilansäästö, helppo laajentaa ja siirtyä, alhaiset rakennuskustannukset ja alhainen virrankulutus

5. Sähkönjakelun, tehon, jäähdytyksen jne. modulaarinen suunnittelu, tilauskokoonpano, korkea luotettavuus, huoltovapaa, käynnistys ja pysäytys yhdellä napsautuksella, nopea kokoonpano, usean skenaarion sovitus; mukautettavissa erilaisiin sähköjärjestelmien yhdistelmiin, mikä helpottaa päivittämistä

6. Täysin suljettu rakenne, ympäristöystävällinen, lämpöä eristävä ja energiaa säästävä, erinomainen suorituskyky, eristys ja antistaattinen, pölytiivis ja korroosionesto, mikä parantaa turvallisuutta ja pidentää tasasuuntaajan laitteiden käyttöikää.

7. Tehokas lämmönpoistoratkaisu, oveen/sivulle asennettavat teollisuusilmastointilaitteet, teollisuustason ilmanvaihtolaitteet, ilmanjäähdytys- ja eristyskerroksen suunnittelu, vakaa ja luotettava, pitkä käyttöikä, alhaisempi lämpötila ja tasaisen lämpötilan ja kosteuden ylläpitäminen huone

8. Varkaudenesto ulkokaapin oven lukko, IP56 korkea suojaustaso, kestää täydellisesti ankarissa ulkoympäristöissä ja erilaisissa sääolosuhteissa.

7. Täydelliset suojatoimenpiteet, ilman lämpötilan, kosteuden, veden lämpötilan, vedenpaineen, veden virtauksen, vesivuotojen, ilmamäärän, komponenttien lämpötilan jne. reaaliaikainen seuranta kaapissa, ei tarvitse tarkastaa paikkaa.

9. Varkaudenesto älykäs oven lukko, kamerakaappaus; yläosa on kallistettu alas sateen estämiseksi, ja pölytiivis verkko kaapelin läpiviennissä estää hyönteisten ja pölyn pääsyn, on helppo puhdistaa ja korjata ja on korroosionkestävä.

10. Vakaa ja luotettava dynaamisen ympäristön valvonta, monipuolinen hälytyssignaalin havaitseminen, reaaliaikainen hälytystietojen raportointi; voi toteuttaa ja ladata hälytyksiä, kuten sähkökatkos, sähkökatkos, kulunvalvonta, lämpötila, kosteus, savu, upottaminen veteen, akkujännite jne. (valinnainen).

11. Huipputason suunnittelussa yksittäisten kaappien ja liitoskaappien rakenne on sama, varattujen asennusliitäntöjen kanssa. Ilmastointilaitteita voidaan lisätä tai vähentää tarpeen mukaan. Tuote on helppo laajentaa, kestää painetta ja muodonmuutoksia; komponenttien puristusliitos käyttää tasapainoista kiinteää voimaa ja kaksoiseristystä;

12. Älykäs yhden napsautuksen virheenkorjaus, tehokas toiminta, varustettu tehokkaalla korjausmoduulilla, lämpötilan säätösuunnittelulla ja paikkatason energiatehokkuuden analysoinnilla ja hallinnalla, mikä tekee toiminnasta tehokkaampaa.

13. Hyväksy räätälöinnit, yhdistä eri projektien erilaisia ​​ominaisuuksia ja käytä ympäristöjä räätälöimiseen, paremmin paikan päällä olevien tarpeiden mukaiseksi, ja saavuttaa asiakastyytyväisyys ajallaan ja tehokkaasti.

14. Kaapissa on suuri kapasiteetti, moniovinen rakenne, joustava sisäinen asennustila ja ulkonäkösuunnittelu, helppo asennus ja huolto, ja kaapin lähipään valvonta ja reagointi on oikea-aikaisempaa, tarkempaa ja tehokkaampaa;

15. Siinä on vakiona luokan 6 liitännät, jotka tukevat erilaisia ​​oheislaitteita; ulkoinen hätävirtalähdeliitäntä on varattu, ja sisäiset laitteet voivat saada virtaa ulkoisesta virtalähteestä sähkökatkon aikana.

16. Käytä paloa hidastavia kaapeleita, valinnaista AC-virranjakoa tai DC-virranjakeluyksikköä (DC-48V-valaisimet); valinnainen litiumakku/lyijyhappoakku varavirtalähteenä (valinnainen)

17. Integroitu sähköjohdotus ja AC/DC-sähkönjakelujärjestelmä, jossa on järkevä asettelu, joustavat johdotusmenetelmät, helppo käyttö ja huolto kaapelien sisäänviennissä, kiinnittämisessä ja maadoituksessa, kuten kaapelikourut ja kaapelinhallintatelineet.

18. Kaapin kaapelin läpivientitapa on alhaalta. Virtakaapelissa, signaalikaapelissa ja optisessa kaapelissa on erilliset kaapelin läpivientiaukot, eivätkä ne häiritse toisiaan.

19. Kaapin päälaitteet, lämpötilan säätölaitteet ja johdotusmoduulit on suunniteltu erillisiin osastoihin helpottamaan tulevaa porrastettua huoltoa.

20. Tehokas ulkokäyttöinen virtalähderatkaisu, yksinkertainen asennuspaikan perustaminen, kompakti järjestelmärakenne, kaappi tukee nopeaa kokoonpanoa, tukee useita energiansyöttöä ja -lähtöä, mikä tekee paikan valinnasta ja rakentamisesta yksinkertaisempaa.

21. Älykkäät hälytykset, luokitellut aikaperusteiset ja alueelliset raportit voivat kerätä monenlaisia ​​tietoja ja täyttää alueen poistoprojektin yleiset tekniset vaatimukset; paikalliset hälytykset on linkitetty etähälytyksiin, korkean tarkkuuden keskitettyyn etävalvontaan ja etähälytysten tukisivuihin, sähköposteihin ja tekstiviesteihin.

22. Älykäs kytkentä, oven avaaminen liittyy valaistukseen ja kuvien ottamiseen; lämpötila-anturi on linkitetty ilmastointilaitteen käynnistämiseen ja pysäyttämiseen, lämpötila-anturi + ilmastointilaitteen tila on yhdistetty hätäilmanvaihtoon, lämpötila-anturi + savuanturi on yhdistetty palon sammutukseen.

23. Älykäs tunnistus: kaappitason kulunvalvonta elektroninen lukko ja oven magneettinen anturi yhdistettynä useisiin valtuutettuihin oven avausmenetelmiin, sormenjälki, kasvot ja salasana, valinnaiset ääni- ja visuaaliset hälytykset ja kamerat

24. Älykäs käyttö ja ylläpito, kaikille sivuston käyttäjille, voi toteuttaa työpaikan etäkäytön seurannan ja tiedonkeruun sekä käyttöraporttien luomisen, tukea mobiilisovellusta, reaaliaikaista vian ennustamista ja nopeaa paikannusta, mikä auttaa käyttö- ja huoltohenkilöstöä keskittymään perusasioihin. ongelmat ajoissa, päivystyksessä vain vähän ihmisiä Ja etäkäyttö ja -huolto, järjestelmäinsinöörit tarjoavat online-apua milloin tahansa, ja käyttö- ja ylläpitotukijärjestelmä on älykkäämpi.

Tuotestandardit

Lukon tuhoutumisen estokyky täyttää GA/T 73-1994:n luokan B vaatimukset.

Täyttää GB 4208-2008:n IP55-vaatimukset

Täyttää GB 4208-2008:n IP45-vaatimukset

Täytä alan standardin YD/T1537-2015 ulkokaappitesti viestintäjärjestelmille

Noudata standardin YD 5083-2005/YD5096-2005 tietoliikennelaitteiden maanjäristyksen kestävyyden testausvaatimuksia

Täyttää GB5169.7 palonestotestin A vaatimukset

Noudata kansallisen standardin GB7260.1 vetypurkausreikien aluetta koskevia vaatimuksia

Täyttää luokan B vaatimukset vandalismin estämiseksi GA/T 73-1994 "Mekaaninen varkaudenestolukko"

Sovellukset:

Käytetään laajasti ETC:n nopeissa non-stop tiemaksujärjestelmissä, suurnopeusjunien linjoissa, verkkoviestinnässä, moottoriteillä, kansallisissa verkoissa, kaupunkien metroissa, ympäristön valvonnassa, langattoman viestinnän tukiasemissa, mukaan lukien uuden sukupolven 3G-järjestelmät, viestintä-/verkkointegroidut palvelut , pääsy-/lähetyskeskukset, hätäviestintä/siirto jne., kemianteollisuus, sulatus, paperinvalmistus, vedyn tuotanto, öljy, kaivosteollisuus, sotateollisuus, tieteellinen tutkimus, radio ja televisio, valvontaasema, sähkövoima, energia, kuljetus, turvallisuus, tehovahvistin, projektio, valaistuksen ohjaus ja muut teollisuudenalat, liiketoiminnot (televiestintä, rahoitus, energia, radio ja televisio, vähittäiskauppa), pienyritykset, suuryritysten sivuliikkeet, hallinto, koulutus, sairaanhoito, pilvitekniikan reunan datakeskukset, teolliset ja kaupalliset hätävirtalähteet, huippujen siirto, huippujen ajo ja laaksojen täyttö, järjestelmän laajentaminen, uusi energiatasoitus Useimmat sovellusskenaariot, kuten lähtö, korkeatehoisen tasavirran tarjoaminen kuormille jne.

Palvelujärjestelmä:

1. Tuotenäytteet ennen myyntiä

- Erikoistunut henkilökunta tekee syvällistä tutkimusta asiakkaiden tarpeista, ymmärtää täysin asiakkaiden tarpeet ja suunnittelee ja tuottaa piirustuksia ilmaiseksi.

-- Tarjoa ilmaisia ​​tuoteesitteitä, näytteitä, testiraportteja, tarjouksia, kuljetuskontakteja ja muita palveluita

2. Tarjolla olevat rakennuspalvelut

-- Järjestä tuotantoaikataulu asiakkaan vaatiman toimitusajan mukaan

-- Suorita tiukasti laadunvalvontaa tuotantoprosessin aikana

-- Vahva logistinen tuki

3. Myynnin jälkeinen seurantapalvelu

--Tuotteiden laatuarvioiden seuranta ja käsittely; tehdä uusintakäyntejä käyttäjille auttaakseen heitä ratkaisemaan ongelmia

-- Tarjoa testauspalveluita rakennustuotteille ja ilmainen pikatoimitus rakennustyömaalle puuttuville materiaaleille ja varaosille.

Asennusohjeet

1. Verkkosuunnittelun tarpeiden mukaan integroitu kaappi voidaan asentaa maahan, katolle, tien varteen, rinteelle ja muille alueille. Se voidaan asentaa lähelle maata tai yläpuolelle. Asennettaessa tulva-alttiille alueille on otettava huomioon tulvien ehkäisyvaatimukset.

Yksinkertaisen rakenteensa ansiosta se tukee kahta kokoonpanomenetelmää: täydellistä kokoonpanoa (nostaminen täydellisen lähetyspaikalla) ja kokoonpanoa (kokoonpano osien toimituspaikalla):

Esivalmistetut: Tarvittaessa esivalmistettuja integroituja kaappeja integroidaan ja asennetaan tuotantotehtaisiin ja varastoihin. Se voi täyttää maa-, meri- tai lentoliikenteen tarpeet, ja se voi täyttää kolhujen, tärinän ja noston vaatimukset kuljetuksen aikana.

Koottu tyyppi: Integroidun kaapin komponentit voidaan tarvittaessa kuljettaa työmaalle standardoitua kokoonpanoa varten.

2. Integroidun kaapin suurempi teho vaatii paksumpia kaapeleita ja kaapelien poikkipinta-ala on otettava täysin huomioon kaivannon suunnittelussa.

3. Ulkokaappi käyttää alaspäin suuntautuvaa kaapelin läpivientitapaa. Vieraiden esineiden pääsyn estämiseksi ulkokaapin sivussa ei ole kaapelin läpivientiaukkoa, vaan kaapeli tulee viedä ojan läpi. Siksi kaivannot on asetettava valmiiksi paikan päällä.

4. All-in-one-kaappi käyttää pohjakaapelin läpivientiä, ja kaivannossa on oltava tarvittava pöly- ja jyrsijätiivis rakenne, jotta vieras esine ei pääse sisään. Kaivannossa tarvitaan vedenpitävä ja kosteutta hylkivä rakenne kaapelin ikääntymisen ja oikosulun estämiseksi, mikä vaikuttaa ulkokaapin normaaliin toimintaan.

5. Älä avaa kaapin ovea, kun ilmankosteus on 95 %. Vältä kaapin ovien avaamista, huolto- tai kunnostustöitä sateisessa tai kosteassa säässä

6. Vain ammattilaiset voivat suorittaa asennustöitä. Noudata asennuksen aikana tarkasti käyttöoppaan ohjeita.

7. Ennen asennusta kaikki sisäisen ja ulkoisen etuportaan kytkimet on irrotettava, odota 15 minuuttia ja varmista, että ne ovat kaikki virrattomassa tilassa.

8. Irrotettuun asentoon on jätettävä varoitusmerkki, jotta se ei käynnisty uudelleen asennuksen aikana. Tarvittavat maadoitukset ja oikosulkuliitännät vaaditaan.

9. Jännitteisiä osia on käsiteltävä tarvittaessa ja eristettävä eristysmateriaaleilla, jotta vältetään henkilövahingot.

10. Kun olet katkaissut kaiken syöttövirran, odota 35 minuuttia ennen kuin avaat luukun tarkastusta varten. Ennen kuin avaat kaapin oven, varmista, ettei sisällä ole virtaa.

11. Käytä normaaleissa olosuhteissa sammutukseen normaaleja sammutusmenetelmiä. Hätätilanteessa on käytettävä hätäpysäytystä nopean reagoinnin varmistamiseksi sekä ihmisten turvallisuuden ja laitteiden suojelemiseksi.

12. Kohdetta valittaessa valitaan yleensä alue, jossa on hyvä ilmanvaihto ja se asennetaan avoimelle alueelle tai lattialle. Se ei yleensä sovellu asennettavaksi asuinkäytäviin tai asuinhuoneisiin, muuten se vaikuttaa ilmanvaihtoon ja lämmönpoistovaikutukseen ja melu häiritsee asukkaita laitteiden ollessa käynnissä. .

13. Integroidun ulkokaapin komponentit, komponentit, osat, apulaitteet ja asennusliitännät ovat kaikki vakio- ja yleiskäyttöisiä, ja ne on valmistettu pääasiassa metallimateriaaleista; lattia-asennuksia käytettäessä on varustettava luotettava kanavateräspohja tai sementti. Laituri tulee pitää poissa matalilta ja pölyisiltä alueilta, ja siinä on oltava pätevät maadoitusrivit.

14. Kaapin ulkopinnalla ei ole paljaita ruuveja, jotta vältetään varkaudet ulkoisesta purkamisesta; kaappi on varustettu pohjarakenteella ja aurinkosuojalla, joilla voidaan paremmin välttää sadevuodon aiheuttama korroosio, kun taas kaapin ovissa on käytettävä useita Click lock -tilaa.

Integroidun CPSY® Outdoor -kaapin tiedot

Verrattuna muihin CPSY® Outdoor Integrated Cabinetin etuihin:

●Suuri turvallisuus, EMC/RFI-suojaus, maanjäristyskestävyystaso 8/9, kaapin oven lukon varkaudenestorakenne, ei purettavissa ja korkea ilkivallan estokerroin.

●Tulenkestävä eristysturvarakenne, valmistettu kylmästä gadoliniumteräslevystä tai ympäristöystävällisestä pinnoitetusta levystä, jolla on hyvät mekaaniset ominaisuudet, suuri kantavuus, kompakti ja kohtuullinen rakenne sekä hyvä vaihdettavuus.

● Laatikon ominaisuudet ovat aurinkosuoja, sadesuoja, korroosionkestävyys, hyvä palonkestävyys, eristys ja kestävyys. Se on täysin mukautuva ulkoympäristöön ja sen käyttöikä on 15 vuotta, mikä on yli 20 % korkeampi kuin ilmajäähdytyksen.

●Sopii 19-tuumaisen tai 21/23/24-tuumaisen telinemallin, tai se on suunniteltu akkutelineen jne., jota voidaan laajentaa tarpeen mukaan ja jolla on vahva monikäyttöisyys. Epätyypillisiä peltikiinteitä rakenteita voidaan valmistaa myös asiakkaan todellisen tilanteen mukaan (valinnainen).

●Korkea suojaustaso, IP56-suojaustaso, hiljainen vakiolämpötilan säätö, kennon lämpötilaero kaappien välillä ≤3℃, ohutlevyrakenne ja hitsausmenetelmä parantavat entisestään vedenpitävyyttä, pölynkestävää, korroosion- ja UV-kestävyyttä.

●Se on helppo asentaa ja se voidaan asentaa joustavasti katolle tai tien varteen työmaan vaatimusten mukaan. Se kestää hyvin ilmastoa ja säätä, ja se voi mukautua erilaisiin matalalämpöisiin sateisiin ja lumiin, korkeaan kylmään ja lämpöön, hiekkamyrskyihin ja tuulisiin alueisiin.

●Käytä tulenkestäviä ja paloa hidastavia eristemateriaaleja (kaapelit, kuminauhat, eristepuuvilla) ja integroi lämpötilan säätöjärjestelmä (puhaltimien, lämmönvaihtimien tai ilmastointilaitteiden avulla sekoitettuun lämmönpoistoon) saavuttaaksesi kaapin tasaisen lämpötilan. .

● Älykäs palokytkentäsuunnittelu, PACK-tason palosuojaus, lähipään havaitseminen, automaattinen reagointi palonsammutukseen, nopea, tarkka, oikea-aikainen ja tehokas, mikä voi minimoida häviöt;

● Säästä aikaa, työtä ja tilaa. Perinteisiin kaappeihin verrattuna integroidut ulkokaapit vievät pienemmän alueen - vähennettynä yli 90%, lyhensivät rakennusaikaa - lyhenivät 1/10 edellisestä ajasta ja vähentävät yksiköiden lukumäärää kunkin toiminnallisen moduulin välillä. Polun vikapisteet parantavat huomattavasti järjestelmien yhteensopivuutta.

●Visuaalinen valvonta, korkea integraatio, keskitetty etähallinta, useita jännitelähtöjä, n+1 varmuuskopiointi, ja se on läpäissyt alan ainoan ympäristövalvonnan IT-tuotteen tietoturvasertifikaatin.

●Valvomaton, reaaliaikainen tiedonhallinta, monikanavainen näyttö paikallisilla suurilla näytöillä, mobiilisovelluksissa ja WEP-selaimissa sekä tuki keskitetylle verkkoyhteydelle useilla alueilla ja kaapeissa.

●Hitsatun rakenteen ja ulkopuolisen sähköstaattisen ruiskutusjauheprosessin käyttö varmistaa kaapin mekaanisen lujuuden, jäykkyyden ja korroosionkestävän luotettavuuden.

●Kaksinapainen apulähdemuuntaja, ensiöpuoli voidaan kytkeä 480 Vac tai 400 V AC virtalähteeseen, ja se on yhteensopiva kahden valtavirran verkkojännitteen kanssa.

Integraatio voi vähentää merkittävästi toimijoiden maanvuokraa ja hallintajärjestelmäohjelmistoja

●Insinööriasennukset ovat erittäin yksinkertaisia, kaikki osajärjestelmät on esiasennettu kaappiin, tehdas on täysin viankorjattu, tuote pakataan ja kuljetetaan kokonaisuutena ja asennus paikan päällä valmistuu 2 tunnissa.

Integroitujen ulkokaappien luokitus

-- Toiminnallisen luokituksen mukaan integroidut ulkokaapit jaetaan laitekaapeiksi (laitekaapit) ja akkukaapeiksi (akkukaapit).

(1) Laitekaappi: Laitekaappi käyttää ilmastointia tai ilmanvaihtoa lämmönpoistoon (lämmönvaihtimia voidaan käyttää myös lämmönpoistolaitteina), MTBF≥50000h-250000h, laitekaappi on jaettu kaapin oikealle puolelle, ja on erotettu akkutilasta väliseinällä, mikä helpottaa laitetilan lämmöneristystä.

(2) Akkukaappi: käytetään akkujen asennukseen, jonka tarkoituksena on tarjota luotettava energiansyöttö kaikille kiinteille kuormille teollisuuden ja kaupan aloilla. Ohjausyksikön liitännän kautta voidaan joustavasti konfiguroida erilaisia ​​sovelluksia ja vaihtaa akkujärjestelmän käyttötietoja muiden laitteiden kanssa, akkukaappi käyttää ilmastointia tai puolijohdejäähdytystä lämmön haihduttamiseen. Kaapin ulkopaneelit on liimattu lämpöeristyspuuvillalla lämmöneristysvaikutuksen saavuttamiseksi. Kaappi on varustettu myös aurinkosuojalla, joka antaa aurinkosuojan ja vedenpitävän vaikutuksen. Kaappi on varustettu poistolaitteella akun tuottamien haitallisten kaasujen vapauttamiseksi.

--- Koon ja asennus- ja kuljetussijainnin mukaan se voidaan jakaa kahteen tyyppiin: kiinteä tyyppi ja koottu tyyppi.

Yleinen ulkona oleva integroitu viestintätietokonehuone kootaan tehtaalla ja sopii paremmin laajakaistayhteyksien ja etämoduulien tietokonehuoneprojekteihin.

Esivalmistettu tietokonehuone voidaan asentaa ja rakentaa paikan päällä asennuspisteessä, joten sitä voidaan soveltaa mihin tahansa sopivaan asennuspaikkaan ja projektiin.

-- Toiminnallisen luokituksen mukaan integroidut ulkokaapit jaetaan IT-palvelukaapeiksi ja ETC-kaapeiksi.

IT-palvelukaappeja käytetään konesalien tietokonehuoneissa pääasiassa palvelimien ja kytkimien konfigurointiin;

ETC-kaapilla on seuraavat ominaisuudet:

(1) ETC-kaappien on mukauduttava erilaisiin monimutkaisiin ilmasto-ympäristöihin: auringolle altistuminen, pölytiivis, vedenpitävä, kosteudenkestävä, homeenkestävä, suolankestävä, ruosteenkestävä, ja niiden on oltava tuulen- ja maanjäristyksenkestäviä.

(2) On otettu käyttöön innovatiivinen "kootun modulaarisen" rakennesuunnittelu, joka voidaan asentaa nopeasti paikan päällä. Jokainen toiminnallinen moduuli asennetaan askel askeleelta, ja johdinkourut, reiät ja pistoliittimet varataan; laitteet on helppo asentaa ja kaapelin reititys on kätevä ja kaunis.

(3) Integroi tehonmuunnoslähde, UPS-virtalähde (N+1) ja akkulaitteet, ilmastointilaitteet, sähkönjakelulaitteet, verkon siirtolaitteet, ympäristönvalvontalaitteet, ukkossuojaus, palosuojaus, älykäs kulunvalvonta, dynaamiset ympäristön seurantatiedot keräys/hälytys/ Se yhdistää useita toiminnallisia moduuleja, kuten kamerayksikön ja älykkään lämpötilan säädön yhdeksi, ja sillä on varkaudenesto, pölytiivis, vedenpitävä, korroosionesto, korkea luotettavuus, korkea integrointi, helppo huolto, pitkä teho tallennuskapasiteetti, reaaliaikainen seuranta, älykäs ennakkovaroitus jne.

(4) Tarjoaa pääasiassa integroitua tallennustilaa portaalikaistan ohjauskoneille, teollisuuskytkimille, tietullijärjestelmän tietokoneille ja muille laitteille sekä luotettava virtalähde ja varmuuskopio portaalilaitteille tärkeimpien tienvarsituotantolaitteiden luotettavan toiminnan varmistamiseksi.

(5) ETC-kaappi sisältää tiemaksujärjestelmän PC:n, kaistaohjaimen, antenniohjaimen, RSU:n (Road Side Unit) ja muita yrityslaitteita. Eri maakuntien moottoriteillä on omat erityisvaatimukset, ja niihin suunnitellaan yksi-, kaksi- ja kolmiohjaamisia koneita. tyyppi tyydyttääksesi.

(6) Verkon etähallintatoiminto Yitong Technologyn valtatieintegroidun älykaapin tukema taustalaitteiden toiminnan ja huollon hallintajärjestelmä pystyy vastaamaan osapuolen A tarpeisiin ja valvomaan etäyhteydellä maantieintegroidun älykaapin laitteiden tilaa (laitteiden toimintatila, invertteri). ja korjattu virtalähteen toimintatila, ympäristön tila, oven avautumisen ja sulkemisen tila jne.), työpoikkeamien tai laitevikojen käsittely (automaattinen tarkastus, aktiivinen hälytys, 1000 lokitietueet, GPS-paikannus, automaattiset laitteet online-tilassa jne.), todellinen- ajan etähallinta (tietokysely, parametrien konfigurointi, automaattinen synkronointi, kaukosäätimen ohjaus jne.).

-- Määräluokituksen mukaan integroidut ulkokaapit jaetaan yhden ohjaamon ulkokaappiin, kahden ohjaamon integroituihin ulkokaapeihin ja kolmen ohjaamon integroituihin ulkokaapeihin.

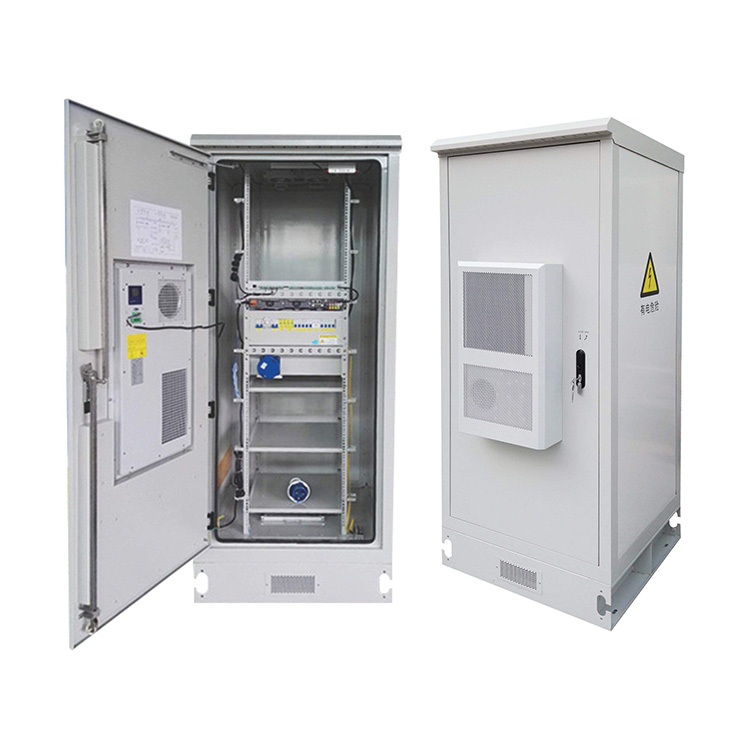

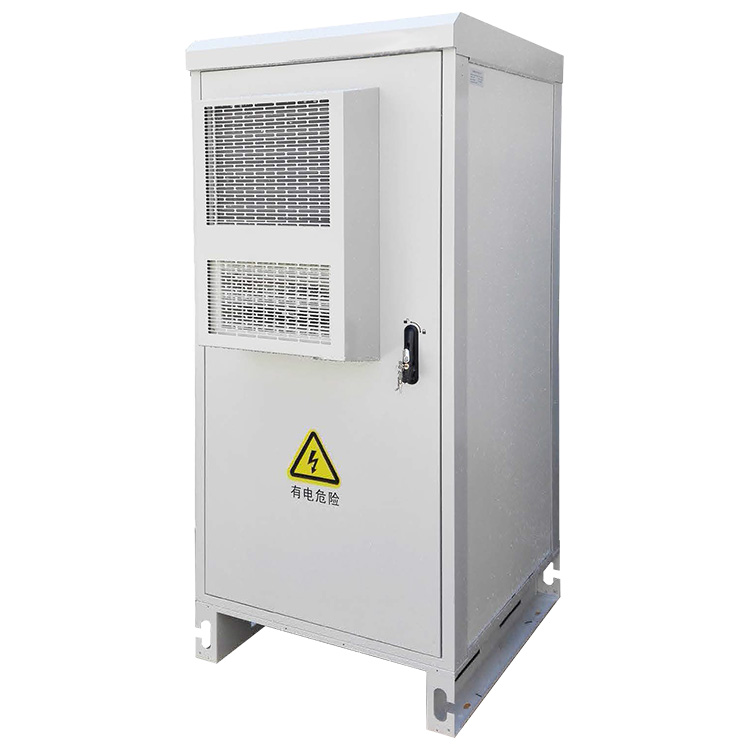

1. Yhden ohjaamon integroitu ulkokaappi

Yhden kaapin kokoonpanomuoto: Kaappi on jaettu erilaisiin toiminnallisiin osastoihin, jotka koostuvat laiteosastosta + paristolokerosta. Normaalisti laitteen ohjaamo käyttää lämmönvaihtotyyppiä tai ilmajäähdytysmenetelmää. Paristolokeroon voi valita suoran ilmanvaihdon tai käyttää puolijohde- tai ilmastointijäähdytystä todellisen käyttöpaikan ilmasto-olosuhteiden mukaan.

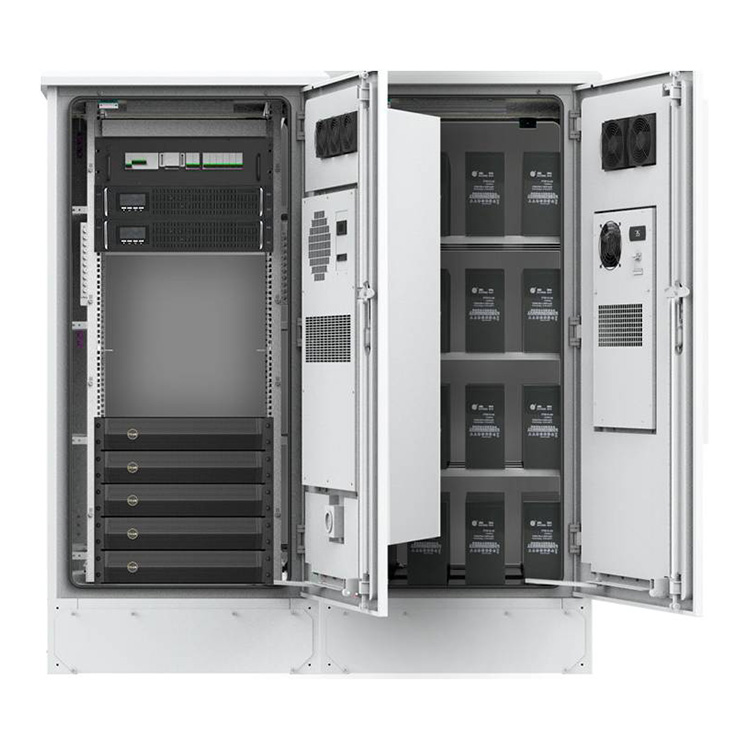

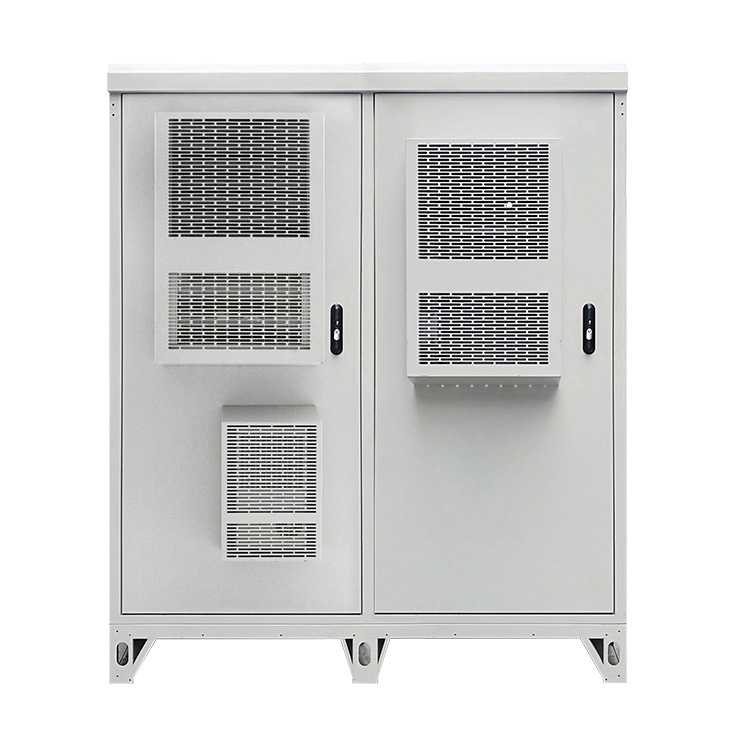

2. Integroitu kaksinkertainen ulkokaappi

Kahden kaapin kokoonpano: kaappi on jaettu erilaisiin toiminnallisiin osastoihin, yksi kaappi koostuu laiteosastosta + paristolokerosta ja toinen kaappi on BBU-kaappi. Laitehytissä käytetään yleensä lämmönvaihtoa tai ilmajäähdytystä (ilmastointia voidaan käyttää myös laitteen käytöstä riippuen), ja BBU voi käyttää ilmajäähdytystä tai lämmönvaihtoa.

3. Integroitu kaksinkertainen ulkokaappi

Kahden verkon jaettujen tukiasemien tai toimipaikkojen, kuten GSM- ja 3G-verkkojen, rakennusmallissa käytetään suuren toimipistekapasiteetin vuoksi yleensä kolmea kaappia. Yleensä se koostuu laitekaappi 1 + laitekaappi 2 + akkukaappi. Laiteosastossa käytetään yleensä lämmönvaihtoa tai ilmajäähdytystä ja paristotilassa puolijohdejäähdytystä ja ilmastointijäähdytystä.

Integroidun ulkokaapin kokoonpano

Se koostuu kaapin rungosta, OLT-päälaitteista, sulautetusta DC-virtalähdejärjestelmästä, virranjakeluyksiköstä, kaapin ilmastointi- ja jäähdytysjärjestelmästä, UPS-virtalähteestä, vara-akusta, ODF-optisesta jakeluyksiköstä, dynaamisen ympäristön valvontayksiköstä, kaapin valaistusjärjestelmästä jne. .

OLT:n integroituja ulkokaappeja voidaan käyttää maanalaisilla pysäköintialueilla, käytävillä, katoilla, vihervyöhykkeillä ja muissa skenaarioissa. Se hyväksyy modulaarisen suunnittelun, pienen koon ja erittäin yksinkertaisen asennuksen. 2-3 henkilöä voi helposti suorittaa laitteiden kiinnityksen ja asennuksen. Koko kaappi voidaan suunnitella yhdeksi tai kaksinkertaiseksi ohjaamoksi, jossa on OLT-päälaitteet, sulautettu kytkentävirtalähde (tasasuuntaajamoduuli), vara-akku, jäähdytysjärjestelmä, ODF-optinen jakelu ja muut osat, kaappi on erittäin integroitu, sillä on edut: vihreä ympäristönsuojelu, alhaisemmat käyttökustannukset ja yksinkertainen rakentaminen;

(1) OLT-päälaitteet: Yhteensopiva 19 tuuman ja 21 tuuman vakio-OLT-päälaitteiden asennuksen kanssa.

Sulautettu DC-virtalähdejärjestelmä: hyväksyy 48V60A, 90A DC-virtalähdejärjestelmän ja tarjoaa kaapin valvontaintegraation ja ulostulon virtalähdejärjestelmään. Varustettu valvontaportilla akkua varten;

(2) Tehonjakeluyksikkö: Tehonjakoyksikkö tarjoaa öljykoneen / verkkovirtalukituksen tulokytkimen, liikkuvan öljykoneen vesitiiviin liitännän, B+C-tason salamansuojamoduulin, DC-lähtöilmakytkimen, AC-lähtöilmakytkimen, huoltopistorasian jne. ;

(3) Ilmastoinnin jäähdytysjärjestelmä: AC-kompressori-ilmastointilaitteita ja apupuhaltimia käytetään lämmönpoistoon. Yleensä jäähdytysjärjestelmän muodostamiseen käytetään ilmastointilaitetta, jonka jäähdytysteho on 500W/1500W, ja lisätuuletinta.

(4) Akkupaketti: Tarjoaa asennustilan neljälle alle 150Ah/12V akulle, jotka kestävät yhden OLT-laitteen akun yli 3 tuntia.

(5) Dynaaminen ympäristön valvontayksikkö: Tarjoaa hälytyksiä kulunvalvontaa, tulvia, savua, verkkovirtahäiriöitä ja lämpötilapoikkeavuuksia varten ja käyttää RS485-liitäntää yhteyden muodostamiseen OLT-päälaitteeseen valvontasignaalien lataamiseksi dynaamiseen ympäristöjärjestelmään.

(6) ODF-optinen jakeluyksikkö: integroitu 12-ytiminen, 24-ytiminen, 36-ytiminen, 48-ytiminen, 72-ytiminen, 144-ytiminen, 288-ytiminen, 576-ytiminen FC-FC-välityskehys, käytetään päätteeseen ulkoisten optisten kaapeleiden ja laitepuolen menestyksen letit.

(7) UPS-virtalähde: Yleensä käytetään 2KW tai 3KW UPS-virtalähdettä.

(8) Kaappivalaistus: Jokaisessa erillisessä hytissä on 48V/220V LED-valaistus. LED-valot voidaan sytyttää, kun kaapin ovi avataan.

(1) OLT:n päälaitteet

Kaapin sisäosa sisältää upotetun hakkurivirtalähteen, invertterivirtalähteen, 100AH ​​48V (rautalitiumparisto, lyijyhiiligeeliakku, lyijyhappoakku, huoltovapaa akku, geeliakku valinnainen), virtalähteen ukkossuoja, virranjakeluyksikkö, dynaaminen ympäristön valvonta, kamerayksikkö, vedettömät ilmastointilaitteet, tuulettimet, valot ja anturit. Kaapin yksiköt sopivat tavalliseen 19 tuuman asennukseen, ja ne on helppo kytkeä. Jokainen yksikkö voidaan vaihtaa itsenäisesti. Kaappi soveltuu käytettäväksi ulkotiloissa ja on sadetiivis, pölytiivis, tuulettuva ja lämpöä haihduttava, UV-kestävä (anti-aging), varkaudenesto ja ruosteenkestävä; kaapissa on selkeät merkinnät, jotka osoittavat kaapin tarkoituksen jne.; kaapin koko riippuu tukilaitteiden lukumäärästä ja koosta. Suunnittele ja varaa riittävästi tilaa laitteiden asennuksen ja huollon helpottamiseksi. Käyttölämpötila-alue on -40 ℃ ~ + 85 ℃, käyttökosteus on ≤ 95 % RH; rungon käyttöjännitealue on AC165 ~ AC264V; suojaustaso on IP65 mukainen.

(2) Sähkönjakeluyksikkö

Kaappi on varustettu 3U virranjakeluyksiköllä. Tehonjakeluyksikkö koostuu 1 kanavaisesta 32A/2P verkkotulosta, 1 kanavaisesta 32A/2P öljygeneraattoritulosta (lukitus), 1 kanavaisesta B-tason/2P ukkossuojasta, 2 kanavasta 32A/1P ja 4-kanavaisesta älykkäästä katkaisijasta AC lähtö, 2-kanavainen 16A/1P DC-lähtö ja kuparilevy muodostavat virranjakeluyksikön, joka syöttää keskitetysti virtaa laitteille.

(3) Ilmastoinnin jäähdytysjärjestelmä

Se ottaa käyttöön energiaa säästävän DC vedettömän säädettävän taajuuden ilmastointilaitteen ja älykkään ohjaimen, joka tunnistaa ja toimii automaattisesti ympäristön lämpötilan muutosten mukaan ja tallentaa koko järjestelmän käyttöajan, virrankulutuksen, tapahtumat ja historialliset tiedot. Tietoihin mahtuu 100 tapahtumatietoa, 1280 historiallista tietuetta, 256 päivän lokitietoja voidaan tiedustella.

Energiaa säästävän DC vedettömän invertteri-ilmastointilaitteen ominaisuudet:

(Ⅰ) Ilmastoinnin jäähdytyksen tuottama lauhdevesi ohjaa veden ainutlaatuisella tavalla lauhduttimeen ja käyttää lauhduttimen lämpöä veden kulutukseen kokonaan. Se voi saavuttaa "itsetuotannon ja -kulutuksen" vaikutuksen ilman tyhjennystä. Samanaikaisesti matalan lämpötilan kondensaatiovesi vähentää tehokkaasti ilmastointilaitteen kuormitusta ja vähentää kompressorin käyttövirtaa energiansäästötarkoituksiin;

(Ⅱ) Konsepti on uusi ja yleinen tekninen suunnittelu on edistynyt. Koneista laitteistoon, ohjauksesta pilvialustaan, se on paljon vertaansa vailla. Jäähdytysjärjestelmän järkevä suunnittelu, sähkökomponenttien valinta ja vedenpumppujärjestelmän täydellinen suunnittelu ovat järkeviä ja integroituja. Yksinkertaisten asennusmenetelmien kaltaiset mallit voivat jäähdyttää laitteita ilman kondenssiveden tyhjentämistä. Se sopii mihin tahansa paikkaan ja ratkaisee kaikki salaojitusongelmat. Kuten oheisen kuvan rakenteesta näkyy, muotoilu on hieno ja komponentit hyvin koordinoituja, ja se on yhteensopiva tietoliikenteen ja sähkön kanssa. Teollisuuskaappien vesitiivis luokka saavuttaa IP65 tai korkeamman;

(III) Mukana kuivakontaktihälytyslähtö ja RS485-tietoliikenneliitäntä;

(IV) Järjestelmässä on korkea/matala lämpötilasuojaus, mikä tekee siitä turvallisemman käytön.

(4) Akku

(Ⅰ) Lyijyakku - integroitu ulkokaappi

1KVA ulkokaappijärjestelmä: Tarjoaa asennustilan 4 akulle alle 150Ah/12V, jotka voivat täyttää yhden OLT-laitteen akun käyttöiän yli 3 tuntia.

(II) Litium-rautafosfaattiakku – ulkosäiliö

Kapasiteetti: 46,08 kWh ~ 69,12 kWh, 107,5 kWh ~ 215 kWh, 1290 kWh, maksimi 1720 kWh

Teho: 30kW, 60kW, 100kW, 180kW, 360kW, 600kW, maksimi 800kW

Lataus- ja purkausvirta: 1C:n lataus- ja purkausnopeus, useita akkukaappeja voidaan kytkeä joustavasti rinnakkain.

(5) Dynaaminen ympäristön valvontayksikkö

Dynaamisen ympäristönvalvontajärjestelmän kokoonpano: dynaaminen ympäristön valvontapalvelin, kosketusnäyttö, lämpötila ja kosteus, ilmastointilaitteen vuoto, UPS-valvonta, jännite- ja sähkömittari

Se voi tarjota 1 10M/100M Ethernet-portin; GPRS+GPS-viestintä; 1 lämpötilan ja kosteuden mittaus; 4 yleinen analoginen mittaus (AI); 2 AC jännitteen havaitseminen; 1 akun kokonaisjännitemittaus; 8 digitaalista digitaalituloa (DI); 8 digitaalista lähtöä (DO); 4 sarjaporttia (mukaan lukien 8 RS485-sarjaporttia ja 2 RS232-sarjaporttia) ja muita toimintoja.

(Ⅰ) Kaapin tilan tunnistustoiminto: Lämpötilan ja kosteuden tunnistus: Varustettu lämpötila- ja kosteusantureilla, se kerää paikallisen näytön lämpötilan ja kosteuden reaaliajassa ja lataa kaapin lämpötila- ja kosteusolosuhteet; jos kaapin lämpötila on liian korkea, korkean lämpötilan hälytys ladataan. Kaapin oven tilan tunnistus: Reaaliaikainen kaapin oven tilan, kaapin oven laittoman avaamisen ja hälytyksen havaitseminen; kaapin oven avaamisen jälkeen ilmoitetaan avoimen oven hälytyksestä. Savun tilan tunnistus: Tunnista, onko kaapissa savua reaaliajassa. Kun kaapissa on savua, palovaroitin ladataan. Tulvatilan tunnistus: Reaaliaikainen tunnistus siitä, onko kaapissa vettä. Kun kaapissa on vettä, tulvahälytys ladataan.

(II) Pakkauksessa olevien laitteiden tunnistustoiminto: Salamasuojan tilan tunnistus: Reaaliaikainen salamasuojan tilan tunnistus. 220 V vahvan virran tunnistus ja valvonta: Reaaliaikainen valvonta ja jännitteen tilan lataaminen. Kun verkkovirta katkeaa, verkkovirtakatkoshälytys ladataan. Akun tunnistus ja valvonta: Reaaliaikainen valvonta ja jännitteen tilan lataaminen. Kun akun jännite on liian alhainen, akun jännite on alhainen. Laitteen tilan tunnistus: Lue 4-kanavaisten laitteiden tiedot RS485:n tai RS232:n kautta ja lataa tiedot datakeskukseen.

(III) Kaukosäädintoiminto: Lämpötilan säätö: voi kauko-ohjata vedettömän ilmastointilaitteen käynnistystä ja pysäytystä. Tuulettimen ohjaus: Tuuletin voidaan käynnistää ja pysäyttää etänä. Valonohjaus: Valokytkimen voi ohjata etänä. Katkaisijan ohjaus: Etävirtakatkos ja uudelleenkäynnistys ovat mahdollisia. Nollausohjaus: Järjestelmän nollausta voidaan ohjata etänä.

(6) ODF-optinen jakeluyksikkö

Integroitu 12-ytiminen, 24-ytiminen, 36-ytiminen, 48-ytiminen, 72-ytiminen, 144-ytiminen, 288-ytiminen, 576-ytiminen FC-FC-lähetysteline, käytetään ulkoisten optisten kaapelien päättämiseen ja laitepuolen letkujen päättämiseen .

(7) Keskeytymätön invertterivirtalähde

Kaappi on varustettu 2KVA/3KVA/6KVA keskeytymättömällä invertterivirtalähteellä laitteen virransyöttöä varten. UPS-virtalähteen ominaisuudet:

(Ⅰ) Puhdas siniaaltolähtö, nolla muunnosaika, mikä varmistaa tehokkaasti kuorman keskeytymättömän toiminnan luotettavuuden.

(II) CPU-mikroprosessoriohjaus, invertterivirtajärjestelmän itsediagnoosi ja itsesuojaus, mikä pidentää huomattavasti UPS:n käyttöikää.

(III) Älykäs hallinta, automaattinen tietojen tallennus voidaan toteuttaa, kun verkkovirta katkeaa.

(IV) Akun online-hallinta pidentää huomattavasti akun käyttöikää ja suojaa käyttäjien investointeja.

(Ⅴ) DC-käynnistys, verkkovirtaa ei tarvita ja akkua voidaan käyttää UPS:n käynnistämiseen ja koneiden lataamiseen

(VI) Jokasään EMI/RFI-suodatin estää kohinan aiheuttamat datavirheet.

(Ⅶ) Voidaan käyttää generaattorin kanssa puhdistamaan tehokkaasti generaattorin tuottaman huonon tehon.

(VIII) Käyttäen SPWM-pulssinleveysmodulaatioteknologiaa ja IGBT-tehomoduulia, sillä on vahva häiriönesto ja puhdas lähtöaaltomuoto.

(Ⅸ) Latausnopeus on nopea, ja pitkäaikainen kone voi tarjota noin 5-10A alkulatausvirran. (10) Vihreä ja ympäristöystävällinen virtalähde, syöttötehokerroin on jopa 95 % tai enemmän, mikä estää sähköverkon saastumisen.

(8) Kaapin valaistus

Jokaisessa erillisessä hytissä on 48V/220V LED-valaistus, joka voidaan sytyttää, kun kaapin ovi avataan.

Paloturvajärjestelmä: savuilmaisin, kulunvalvonta, video, infrapuna, valaistus, palomuuri, kytkin
