Tarkka tehonjako

Datakeskuksen päätevirranjakelutuotteena tarkkuussähkönjakokaappi on IT-laitteita lähinnä oleva virtalähde. Sen turvallinen ja luotettava toiminta on ratkaisevan tärkeää IT-laitteiden normaalille toiminnalle. Tällä hetkellä uuden sukupolven konesaleissa on yhä korkeammat vaatimukset tehonsyöttöjärjestelmän luotettavuudelle ja hallitavuudelle. IT-käyttäjät tarvitsevat luotettavampaa ja joustavampaa virranjakelua, tarkempaa hallintaa ja tarkempaa kustannusten kulutusta tietolaitteiden tehonsyöttöjärjestelmään. Tarkka virranjakelupääty ei ainoastaan ​​täydennä perinteisen virranjakelupäädyn tehonjakotoimintoa, vaan siinä on myös monia tehokkaita valvonta- ja hallintatoimintoja, joiden avulla palvelinkeskuksen johtaja voi ymmärtää kaapin kuorman ja jakeluhaarapiirien kuormitustilan missä tahansa aika. tila, erilaiset parametrit ja eri laivaston virrankulutus jne.

CPSY® Precision Power Distribution -parametri (erittely)

CPSY® Precision Power Distribution -ominaisuus ja -sovellus

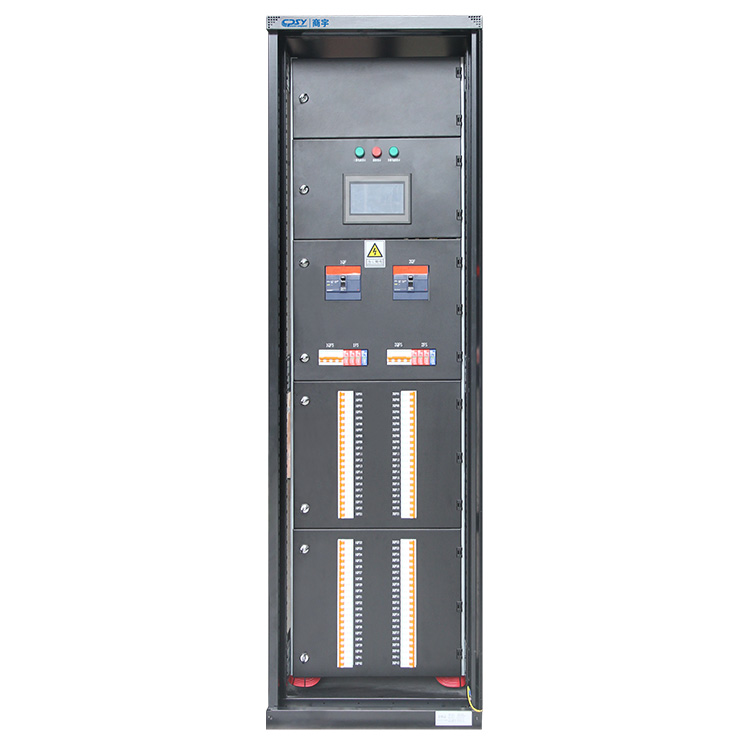

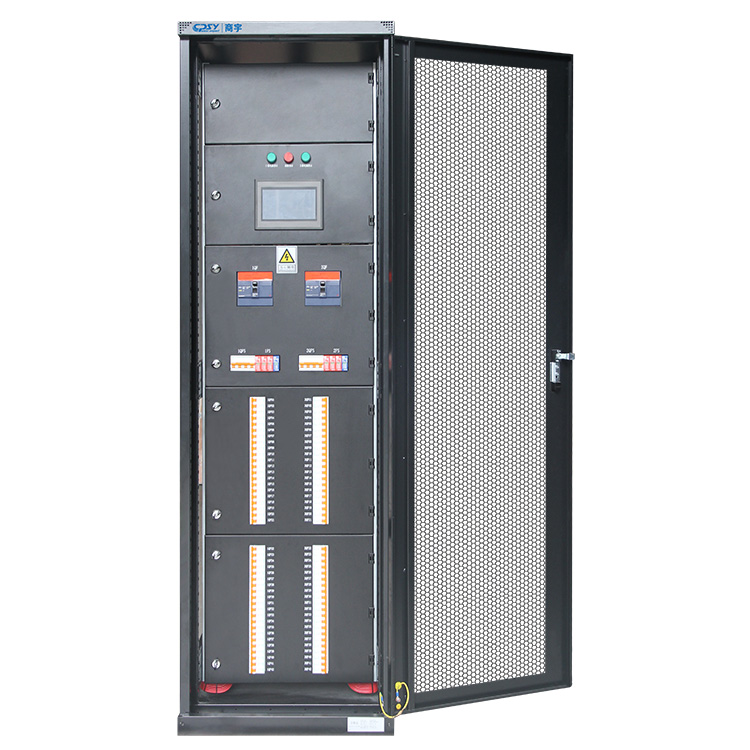

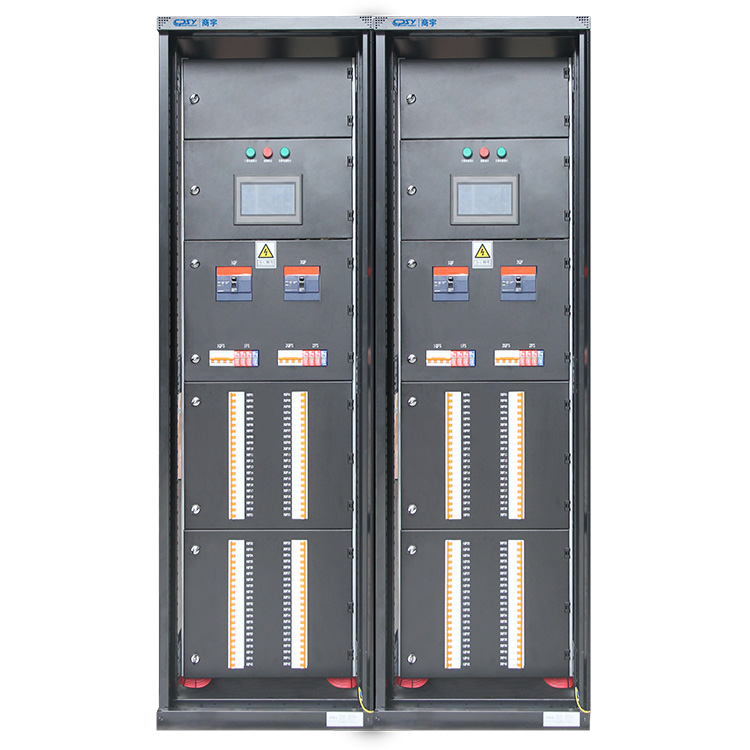

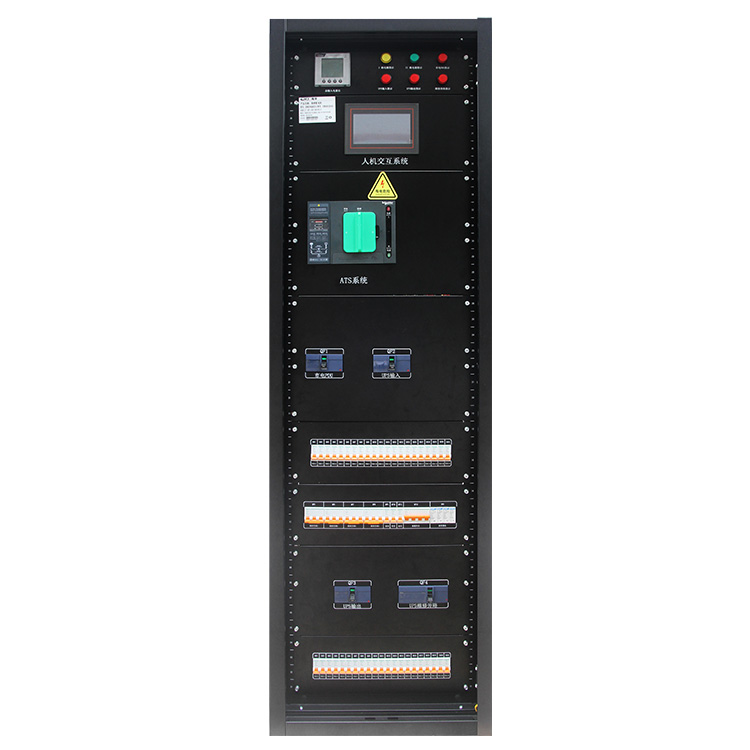

Shangyu CPSY® -tarkkuusvirranjakelukaapissa on vakiona 19 tuuman 42U verkkokaappi ja modulaarinen rakenne, ja se on varustettu runsaasti valinnaisia ​​lisävarusteita. Se voi räätälöidä asiakkaille räätälöityjä korkean luotettavuuden sähkönjakelutuotteita tietokonehuoneen todellisten tarpeiden mukaan. Tehonlaaturatkaisutuotteiden jäsenenä tarkkuussähkönjakokaapit yhdistävät pienjännitevirranjakelun, älykkään valvonnan ja virranhallintatoiminnot. Kun niitä käytetään korkealaatuisten UPS-virtalähteiden kanssa, ne voivat tarjota kattavan virtalähteen suojauksen käyttäjien kriittisille kuormille. Tarkkuusvirranjakelukaappi on varustettu suuren näytön värillisellä LCD-kosketusnäytöllä, joka voi tarkistaa jokaisen pääpiirin ja haarapiirin jännitteen, virran, taajuuden, pätötehon, loistehon, KWH:n, harmoniset ja muut tehonlaadun tilan missä tahansa. aikaa ja voi tallentaa kuormituskäyrän muutokset reaaliajassa. , sekä järjestelmän redundanssikyky osittaisen vian sattuessa, mikä mahdollistaa paikallisen älykkään valvonnan. Se tarjoaa myös RS232-, RS485- ja verkkoliitännät online-reaaliaikaisten etävalvonta- ja -hallintaominaisuuksien toteuttamiseksi. Kun järjestelmässä ilmenee poikkeavuuksia, kuten ylikuormitus, vaihehäviö, korkea tai matala jännite jne., paikan päällä oleva ääni- ja valohälytys muistuttaa käyttäjää välittömästi. Samalla tietokonehuoneen valvontajärjestelmä ilmoittaa käyttäjälle tekstiviestillä tai puhelimitse, jotta toimenpiteisiin voidaan ryhtyä ajoissa. Vältä mahdollisia riskejä ja hanki reaaliaikainen riskivaroitus. Paneeli voi tallentaa 3 000 historiallista tietuetta ja vikatietoa, jotta käyttäjät voivat analysoida vikojen syitä. Tarkkuussähkönjakokaappi sisältää myös runsaasti valinnaisia ​​lisävarusteita, kuten shuntin tilanvalvontaa, kuumavaihdettavia kytkimiä, eristysmuuntajia, EPO/REPO-toimintoja, TVSS-ylijännitesuojajärjestelmiä jne. Sitä käytetään pääasiassa tärkeiden asiakkaiden, kuten tietokonehuoneiden, käyttöön. rahoituksessa, televiestinnässä, hallinnossa, lentokentillä, sairaaloissa ja IT-yrityksissä, keskisuurissa ja suurissa IDC-tietokeskuksissa tai teollisuusyrityksissä sähkönjakelun, jakelupiirien suojauksen, tärkeiden laitteiden, kuten verkkopalvelimien, mittauksen tarjoamiseksi. Se hallitsee palveluita, kuten tietokoneen maadoitusta, ja sitä käytetään alueilla, joilla on korkeat virransyötön luotettavuusvaatimukset ja keskeytymätön virransyöttö.

Ominaisuudet:

1. Ota tietokonehuoneeseen 19 tuuman 42U vakiokokoinen verkkopalvelinkaappi, jossa on joustava muotoilu ja helppo asennus.

2. Hyväksy kaksikerroksinen ovipaneelin suojarakenne, jossa on erilaisia ​​​​ulkonäkörakenteita, kuten: verkkoovi, lasiovi, teräsovi, käyttäjien turvallisuuden varmistamiseksi;

3. Säästä asennustilaa ottamalla käyttöön modulaarinen rakenne ja täydellinen kuumavaihdettava säädettävä vaiheväyläjärjestelmä

4. Valettu kotelon katkaisija hyväksyy kiinteän asennuksen, mikrokatkaisija ohjaa kiskokorttia ja vaihesäädettävä S400-mikrokatkaisija parantaa huomattavasti turvallista käyttöä ja helpottaa huoltoa.

5. Varustettu HMI:n ihmisen ja tietokoneen vuorovaikutusrajapinnalla, älykkäällä, luotettavalla ja täydellisellä valvontajärjestelmällä, joka voi lukea tehon, laadun ja piirin tilan valvontaa, hälytyksiä ja muita tietoja reaaliajassa;

6. Paneeli voi tallentaa ja tallentaa 900-3000 historiallista hälytystietoa, mikä helpottaa vian analysointia ja säästää huomattavasti työvoimaa ja materiaaliresursseja.

7. Monipuoliset valvontamoduulit tarjoavat kattavampia valvontatoimintoja ja monitasoisen verkkotunnuksen arvon suunnittelun mahdollisten riskien tunnistamiseksi etukäteen.

8. Runsaat lisävarusteet, mukaan lukien kuumavaihtokytkimet, sisäänrakennetut kuivatyyppiset eristysmuuntajat, ukkossuojamoduulit ja EPO/REPO-etävirrankatkaisumoduulit.

9. Rakenne on uusi. Kaikki osat käsitellään tuoduilla CNC-laitteilla. Jokainen prosessi on tarkastettu tiukasti kunkin osan käsittelytarkkuuden varmistamiseksi.

10. Luotettavaa laatua, valmistettu korkealaatuisista kylmäkiskoteräslevyistä, Etelä-Koreasta tuoduista alumiinisinkityistä levyistä ja sinkityistä levyistä ilman roiskeita. Ulkopinta on sähköstaattisesti ruiskutettu ja saavuttanut kansainvälisen edistyneen tason.

11. Suuri tiheys, korkea integrointi, käyttämällä erittäin tarkkoja ja erittäin integroituja moduuleja, mikä lisää kaapin tilavuutta, tukee 168 piiriä ja vähentää lattiatilaa.

12. Korkea luotettavuus, käyttämällä korkealaatuisia ydinkomponenttiratkaisuja, jotka kestävät turvallisesti vähintään 1,73 kertaa täyden kuormitusvirran, mikä takaa turvallisuuden, luotettavuuden ja laadunvarmistuksen.

13. Tehokas, luja kaappi, kaapin pylväät on valmistettu Ω taivutetuista profiileista ja sisäpuoli on valmistettu ISV-muovipaneeleista, jotka ovat turvallisia ja paloa hidastavia.

14. Ottaa käyttöön standardin Modbus-tiedonsiirtoprotokollan, tukee RS232-, RS485- ja muita verkkoliitäntöjä ja tukee reaaliaikaista etävalvontaa;

15. Kolme päätoimintoa: turvallisuushallinta, käyttökustannusten hallinta, sähkönjakelun seurannan hallinta, älykäs hallinta ja yksinkertainen käyttö.

16. Kattavat hälytykset ja edistyneet monikerroksiset hälytysasetukset estävät mahdolliset sähkökatkot varmistaakseen varhaiset reagointitoimenpiteet, vähentääkseen käyttäjän väärinkäytöstä johtuvia paikallisia sähkökatkosonnettomuuksia ja saavuttaakseen tarkan virranjaon.

17. Käytä kehittyneitä tai kattavia järjestelmiä virrankulutuksen ja virtapiirien vuotojen seuraamiseen ja seuraamiseen. Suojatut lähtökaapelit jokaista kuormaa varten vähentävät EMI:tä ja RFI:tä.

Sovellukset:

Käytetään pääasiassa tärkeille asiakkaille, kuten IDC-tietokeskuksille tai teollisuusyrityksille, kuten televiestintä-, rahoitus-, hallinto- ja IT-alalle, tarjoamaan sähkönjakelua, jakelupiirien suojausta, mittausta, hallintaa ja tietokoneiden maadoitusta ja muita palveluita tärkeille laitteille, kuten verkkopalvelimille. Kentät, joilla on korkeat virransyöttövaatimukset ja keskeytymätön virransyöttö.

Tehtävä:

Täydelliset valvonta-/seurantatoiminnot

1. Sähkökaapin kokonaissyötön ja kunkin haaran jännitteen, virran, taajuuden, tehon, sähkön ja muiden parametrien reaaliaikainen seuranta paikallisen älykkään valvonnan saavuttamiseksi;

2. Tunnista kunkin kytkimen kytkentätila, näytä ja hallitse harmonista sisältöä, energianhallintaa, historiallisia trendejä, kuormituskäyriä jne.

3. Reaaliaikainen tietojen näyttö, reaaliaikainen hälytys, trendikäyrä, tietoliikenneverkkodiagnoosi, tietokantatallennus, turvallisuuden hallinta, tilastollinen analyysi ja raportit, tietopilvijulkaisu jne.

4. Monipuoliset valvontamoduulit tarjoavat kattavampia valvontatoimintoja ja monitasoisen verkkotunnuksen arvon suunnittelun mahdollisten riskien tunnistamiseksi etukäteen.

Kehittynyt hälytys/hälytystoiminto

1. Siinä on ääni- ja visuaaliset hälytykset ja etävalvontaliitännät, ja edistynyt monikerroksinen hälytys esiasettaa jokaisen kuormituskapasiteettihälytyksen, ylikuormitushälytyksen ja ylijännitehälytyksen mahdollisten sähkökatkojen estämiseksi.

2. Tukee ääni- ja visuaalisia hälytyksiä pää- ja haarapiirien ylijännitteestä, alijännitteestä, ylikuormituksesta, taajuuden ylityksestä, epänormaalista nolla-maajännitteestä, katkaisijasta ja muista vioista.

3. Siinä on reaaliaikainen riskivaroitustoiminto, joka voi ilmoittaa järjestelmän poikkeavuuksista reaaliajassa ja välttää mahdolliset riskit;

4. Paneeli voi tallentaa ja tallentaa 900-3000 historiallista hälytystietoa, mikä helpottaa vian analysointia ja säästää huomattavasti työvoimaa ja materiaaliresursseja.

Luotettava suojatoiminto

1. Sitä voidaan käyttää vuotojen keräysyksikön kanssa online-vuotojen valvonta- ja suojaustoimintojen sekä reaaliaikaisen turvallisuusvalvonnan toteuttamiseen.

2. Ylijännitesuoja, salamanesto (valinnainen); ylivirtasuoja, hätäsammutussuoja, ylikuumenemissuojaus.

3. Määritä luotettava maadoitusjärjestelmä ja ylijännitesuojapiiri virransyötön luotettavuuden varmistamiseksi; tukea erilaisten virtalähderatkaisujen räätälöintiä ja toteuttaa redundantteja järjestelmiä;

Muut toiminnot

1. Varustettu 7 tuuman ihmisen ja koneen tiedonvaihtorajapinnalla ja suurella värillisellä LCD-näytöllä, joka tarjoaa käyttömukavuutta käyttäjille, helpottaa reaaliaikaista kyselyä ja valvontaa sekä voi havaita viat ja toimintavaarat etukäteen.

2. Varustettu älykkäällä valvontatoiminnolla, joka on yhteensopiva useiden tietokonehuoneen valvontajärjestelmien kanssa, mikä tehostaa toimintaa ja virranhallintaa

3. Joustava skaalautuvuus, kytkinkanavien määrä voidaan vaihtaa ja laajentaa milloin tahansa ilman virrankatkosta. Vaihdettavat, säädettävät vaihekytkimet ja online-vaiheen säätö voivat olla valinnaisia. .

4. Erittäin modulaarinen rakenne, jokaiseen toiminnalliseen yksikköön asennetut tulo- ja lähtölinjan katkaisijat on järjestetty järjestyksessä ja kerroksittain, mikä helpottaa nopeaa ja helppoa asennusta ja vikahuoltoa.

5. Hyvä suorituskyky ja pitkälle integroidut tuotteet varmistavat laitteiston vakaamman ja turvallisemman toiminnan.

CPSY® Precision Power Distribution -tiedot

Shangyu CPSY® tarkkuusvoimanjakelukaappi soveltuu tärkeille sähkönkäyttäjille, kuten voimalaitoksille, sähköasemille, teollisuus- ja kaivosyrityksille, telekommunikaatio-, pankki-, rahoitus-, valtion- ja IDC-palvelinkeskuksille tai yrityksille, kuten AC 50Hz, maksimikäyttöjännite 660V, maksimikäyttö 5000A sähkönjakelujärjestelmässä. Sitä käytetään konehuoneen sähkönjakelun, moottorin ohjauksen ja valaistuksen sekä muiden sähkönjakelulaitteiden tehonmuuntoon ja jakelun ohjaukseen. Se ottaa käyttöön kaksikanavaisen virranjakelun, ja sitä voidaan käyttää vaihtamiseen verkkovirran ja verkkosähkön välillä tai verkkotehon ja varavirtakäynnistyksen välillä sähköverkkojärjestelmässä. Anna virtalähteen jatkuva virta ja käytä sähkölaitteita sen virransyötön luotettavuuden varmistamiseksi.

Tarkkaa tehonjakokaappia voidaan käyttää vuotojen keräysyksikön kanssa online-vuodonvalvontatoiminnon toteuttamiseen. Samalla sitä voidaan käyttää lämpötila-anturin lisävarusteen kanssa valvomaan kolonnin pääkaapin lämpötilaa reaaliajassa, mikä parantaa tietokonehuoneen virtalähdejärjestelmän turvallisuutta. Sillä on korkea murtokyky ja hyvä dynaaminen ja lämpöstabiilisuus. Rakenne on edistynyt ja kohtuullinen, sähkökaavio on käytännöllinen, sarja ja monipuolinen, erilaisia ​​kaavioyksiköitä voidaan yhdistää mielivaltaisesti, yhteen kaappiin mahtuu useita piirejä, mikä säästää lattiatilaa, kaunis ulkonäkö, korkea suojaustaso, turvallinen ja luotettava, eduilla Helppo huoltaa, se on pakollinen tuote UPS-teollisuuden järjestelmäintegraattoreille. Tämä tuote on standardien IEC439 ja GB/T251 "pienjännitteiset irrotettavat kojeistosarjat" standardien mukainen. Se on korvaamaton tuote tietokonehuoneessa. Se toimii tiiviisti UPS:n kanssa, kokoa voidaan muokata ja siitä voidaan tehdä myös jakelulaatikkotyyppi. Erityinen sähkönjakelusuunnitelma riippuu projektista.

Verrattuna vastaaviin CPSY® Precision Power Distributionin edut ovat seuraavat:

●Luotettavuus:

1. Kaikki komponentit ovat standardoituja, käsitelty maahantuoduilla CNC-laitteilla ja valmistajan testaamia.

2. Se on valmistettu korkealaatuisista kylmäkiskoteräslevyistä, Etelä-Koreasta tuoduista alumiinisinkkipinnoitetuista levyistä ja galvanoiduista levyistä, joissa ei ole sinkkiroiskeita. Ulkopinta on sähköstaattisesti ruiskutettu ja saavuttanut kansainvälisen edistyneen tason.

3. Luotettava tietokoneen emolevy tarkkailee kattavasti järjestelmän eri toimintaparametreja ja näyttää ne kattavasti käyttöliittymän kautta, mikä vähentää virranjakelukaapin tilaa ja lisää virranjakokaapin tilavuussuhdetta.

●Turvallisuus:

1. Kaksikerroksinen ovipaneelin suojarakenne estää sähköiskun ja varmistaa käyttäjän turvallisuuden.

2. Aseta monikerroksiset hälytykset silmukan ylikuormitukselle, ylijännitteelle, alijännitteelle, kolmivaiheiselle epätasapainolle, eristysmuuntajan ylilämpötilalle, ukkossuojahäiriölle ja muille parametreille.

●Yksinkertaisuus:

1. Esivalmistettujen komponenttien käytön ja standardoidun 19 tuuman 42U IT/palvelinkaappisuunnittelun ansiosta asennus on yksinkertaista ja nopeaa, ja se on paremmin yhteensopiva tietokonehuoneen asettelun kanssa.

2. Varustettu suurella ihmisen ja tietokoneen vuorovaikutusliittymällä tietojen kyselyn ja asettamisen helpottamiseksi, se voi valvoa erilaisia ​​jännite-, virta-, taajuus-, teho- ja muita parametreja reaaliajassa paikallisen älykkään valvonnan saavuttamiseksi.

3. Kuumalla vaihdettava säädettävä vaiheväyläjärjestelmä voidaan vaihtaa ja laajentaa online-tilassa järjestelmän keskeytymättömän toiminnan varmistamiseksi.

●Rikkaus:

1. Runsaat lisävarusteet, mukaan lukien valinnaiset kuumavaihtokytkimet, sisäänrakennetut kuivatyyppiset eristysmuuntajat, ukkossuojamoduulit ja EPO/REPO-etävirrankatkaisumoduulit.

2. Useita viestintämenetelmiä, jotka on sovitettu joustavasti taustajärjestelmään, käyttäen standardia Modbus-tiedonsiirtoprotokollaa, jotka tukevat RS232-, RS485- ja muita verkkoliitäntöjä

3. Tukee useiden tehonsyöttöratkaisujen räätälöintiä ja voi toteuttaa redundantteja järjestelmiä

●Helppo hallita:

1. Täydellisen valvontajärjestelmän avulla tietokonehuoneen johtaja voi hallita laitteiden toimintatilaa reaaliajassa, mikä helpottaa hallintaa;

2. Käytä erittäin tarkkaa ja integroitua modulaarista rakennetta asennustilan säästämiseksi ja täydellisen kuuman vaihdettavan, säädettävän vaiheväyläjärjestelmän säästämiseksi.

3. Sillä on sähkönjakelun seurannan ja hallinnan lisäksi myös käyttökustannusten hallinnan ja turvallisuusjohtamisen tehtäviä. Se on älykäs, helposti hallittava ja helppokäyttöinen, mikä parantaa sähkönjakelujärjestelmän luotettavuutta ja vähentää riskejä.

Käyttöehdot

1. Ympäristön lämpötila ei saa olla korkeampi kuin +40 ℃ ja vähintään -5 ℃. Keskilämpötila 24 tunnin sisällä ei saa olla korkeampi kuin +35 ℃.

2. Sisäasennuksessa ja -käytössä käyttöpaikan korkeus saa olla enintään 2000M.

3. Ympäröivän ilman suhteellinen kosteus ei saa ylittää 50 %, kun maksimilämpötila on +40°C, ja suurempi suhteellinen kosteus sallitaan alemmissa lämpötiloissa. (Esimerkiksi 90 % +20°C:ssa) Lämpötilamuutosten ajoittain esiintyvän kondensaation vaikutus on otettava huomioon.

4. Laitetta asennettaessa kaltevuus pystytasoon nähden ei saa ylittää 5 %. Laite tulee asentaa paikkaan, jossa ei ole voimakasta tärinää ja iskuja, ja paikkaan, jossa sähkökomponentit eivät ole syöpyneet.

5. Kun käyttäjillä on erityisvaatimuksia, he voivat neuvotella valmistajan kanssa.

Materiaalimateriaaleja ovat pääasiassa:

80 % markkinoiden jakelulaatikoista on valmistettu tästä kylmävalssatusta teräslevymateriaalista, joka on vahva ja kestävä.

Ruostumattomassa teräslevyssä on hyvä ruosteenestotoiminto ja jakelulaatikko on kestävämpi.

Sovellettavat standardit:

GB 7251.1-2013 Pienjännitekojeistot ja ohjauslaitteet

FI/T 7251.12-2013 Pienjännitekojeistot ja ohjauslaitteet

GB 7251.8-2005 Pienjännitteiset kojeisto- ja ohjauslaitteet Yleiset tekniset vaatimukset älykkäille kokonaisuuksille

RFQ

1. Mitkä ovat sähkönjakelukaappien pääluokitukset?

Tietokonehuoneen sähkönjakelukaapit jaetaan yleensä kolmeen tasoon: sähkönjakelukaappi → älykäs virranjakelukaappi → älykäs tarkkuussähkönjakokaappi.

---Materiaalin mukaan sähkönjakokaapit voidaan jakaa kahteen tyyppiin: puisiin ja metallisiin. Koska metallisten voimanjakokaappien suojaustaso on hieman korkea, suurin osa niistä on valmistettu metallista.

--Rakenteellisten ominaisuuksien ja käyttötarkoitusten perusteella jakelukaapit voidaan jakaa suojaaviin jakelukaappeihin, laatikkotyyppisiin jakelukaappeihin jne.

1) Suojaava sähkönjakelukaappi, jota kutsutaan myös suljetuksi sähkönjakokaapiksi (suojaava/tiivistetty kytkentäkaappi), tarkoittaa pienjännitekytkinkaappia, jonka kaikki sivut asennuspintaa lukuun ottamatta on suljettu. Tällaisten jakokaappien sähkökomponentit, kuten kytkimet, suojaus, valvonta ja ohjaus asennetaan teräksestä tai eristysmateriaaleista valmistettuun suljettuun kuoreen ja ne voidaan asentaa seinälle tai pois. Jakokaapin jokaisen piirin välillä ei saa olla eristystoimenpiteitä tai eristämiseen voidaan käyttää maadoitettua metallilevyä tai eristyslevyä. Tyypillisesti oven ja pääkytkimen toimintaa varten on mekaaninen lukitus. Paneelissa on myös suojaava pöytävirranjakokaappi (eli konsoli), jonka paneeliin on asennettu ohjaus-, mittaus-, signaali- ja muut sähkölaitteet. Suojavoimanjakokaapin komponentit on eristetty suojalevyillä ja niiden taso on korkeampi. Niitä käytetään pääasiassa sähkönjakelulaitteina prosessikohteissa.

2) Vetolaatikkotyyppinen sähkönjakelukaappi (kutsutaan myös laatikkotyyppiseksi kytkentäkaappiksi). Tämäntyyppisissä jakelukaapeissa teräslevystä tehdään suljettu vaippa, ja tulo- ja lähtöpiirien sähkökomponentit asennetaan ulosvedettäviin vetolaatikoihin muodostamaan toiminnallinen yksikkö, joka pystyy suorittamaan tietyt virransyöttötehtävät. Toiminnalliset yksiköt on erotettu virtakiskosta tai kaapelista maadoitetulla metallilevyllä tai muovista valmistetulla toimintakortilla, jotka muodostavat kolme aluetta: virtakisko, toimintayksikkö ja kaapeli. Jokaisen toiminnallisen yksikön välillä on myös eristystoimenpiteitä.

Tällaisilla sähkönjakokaapeilla on korkea luotettavuus, turvallisuus, yhteensopivuus ja vaihdettavuus. Se on suhteellisen kehittynyt sähkönjakelukaappi. Suurin osa tällä hetkellä valmistetuista sähkönjakokaapeista on laatikkotyyppisiä kytkentäkaappeja, joilla voidaan ohjata virransyöttöä. Teollisuus- ja kaivosyritykset ja kerrostalot, jotka vaativat suurempaa keskitettyä sähkönjakelun valvontaa tai parempaa virransyötön luotettavuutta.

3) Virranjakokaappi

Tehovalaistuksen jakelukaappi asennetaan suljettuun tilaan, ja laatu vaihtelee käyttötilanteen vaatimusten mukaan. Sähkövalaistuksen jakelukaappeja käytetään enimmäkseen matalan tason sähkönjakelulaitteina, kuten sähkönjakelun ohjaukseen teollisuus- ja kaivosyritysten tuotantopaikoilla.

4) Kiinteä paneelijakokaappi, jota usein kutsutaan kytkintauluksi tai jakelukeskukseksi. Se on avoin sähkönjakelukaappi paneelisuojauksella. Etupuolella on suojatoiminto, ja myös takaosa ja sivut voivat koskettaa jännitteisiä osia. Sitä voidaan käyttää vain teollisuus- ja kaivosyrityksissä, joissa suojaustaso on alhainen ja virransyötön jatkuvuuden ja luotettavuuden vaatimukset ovat alhaiset. Keskitetty sähkönsyöttö sähköasemahuoneeseen. Kiinteää paneelisähkönjakokaappia kutsutaan myös sähkönjakelupaneeliksi. Sen etuosa on kaappipaneeli, jota voidaan käyttää suojaukseen ja avaamiseen ja sulkemiseen. Takaosa ja sivut ovat auki ja pääsevät käsiksi live-laitteisiin. Kiinteillä paneelisähkönjakokaapeilla on alhainen suojaustaso ja niitä voidaan käyttää vain joissakin tilanteissa, jotka eivät vaadi suurta suorituskykyä ja vaativat jatkuvaa virransyöttöä, kuten teollisuus- ja kaivosyritysten muuntajahuoneiden keskitetty virransyöttö.

2. Tärkeimmät erot tarkkuusjakokaappien ja perinteisten jakelukaappien välillä ovat seuraavat:
